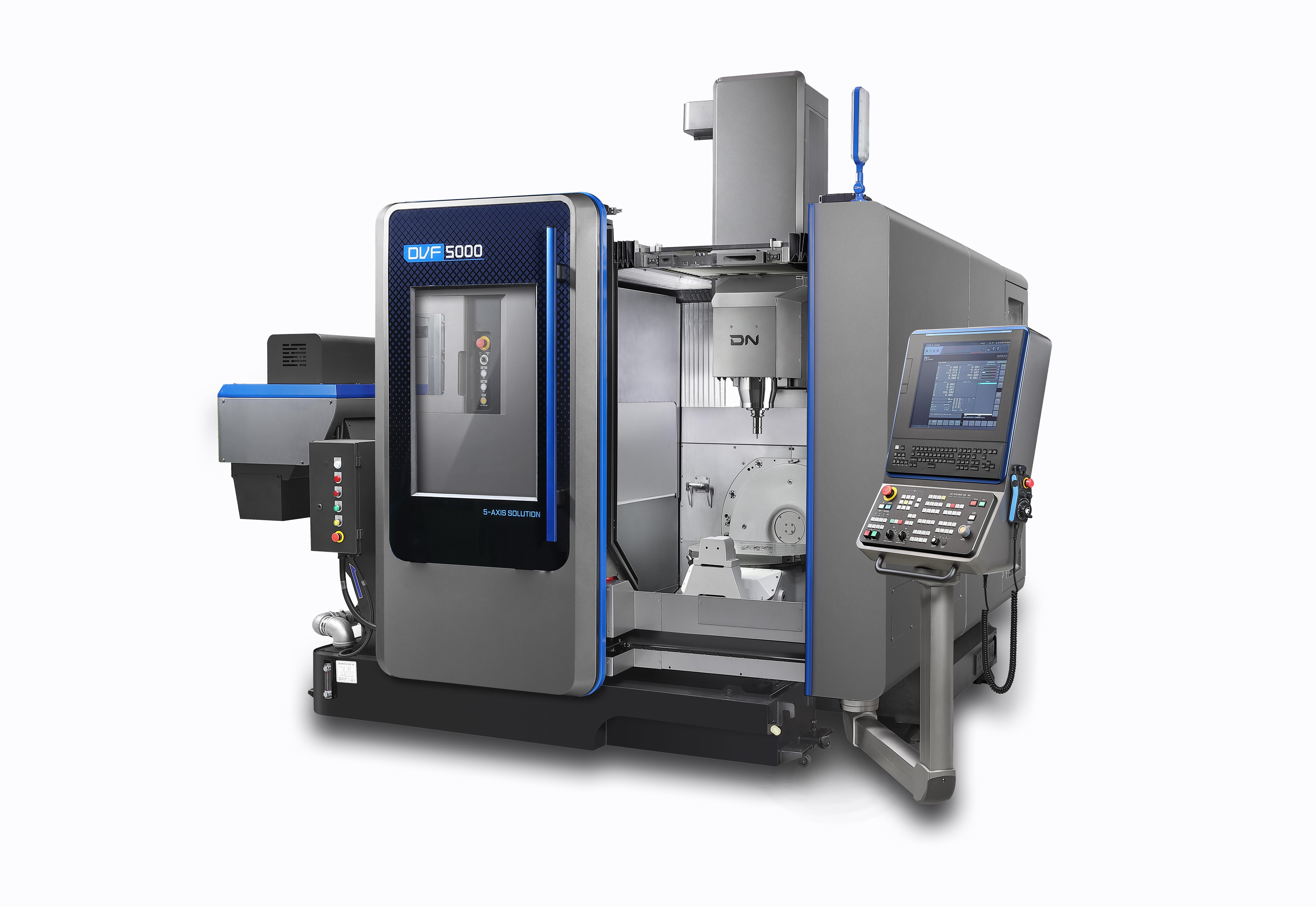

DVF 5000 Series

COMPACT, SIMULTANEOUS 5-AXIS MACHINING CENTER FOR HIGH-SPEED MACHINING

  • Hög precision: Designad för exakt bearbetning av komplexa delar med avancerad 5-axlig kapacitet.
  • Kompakt och stabil: Idealisk för små till medelstora arbetsstycken och erbjuder en stabil konstruktion i en utrymmessnål design.
  • Miljövänlig och kostnadseffektiv: Har fettsmörjning på X/Y/Z-axlar som minskar miljöpåverkan och driftkostnader.

Highlights

  • Travels - X Axis Travel distance (mm): 625
  • Travels - Y Axis Travel distance (mm): 450
  • Travels - Z Axis Travel distance (mm): 400

Kompatibelt styrsystem

    Heidenhain

Beskrivning av serier

DVF-serien inkluderar premium 5-axliga vertikala bearbetningsmaskiner som DVF 4000, DVF 5000, DVF 6500 och DVF 8000, alla designade för högprecisionsbearbetning av komplexa delar. Dessa modeller erbjuder förbättrad tillförlitlighet och produktivitet med miljövänlig fettsmörjning på X/Y/Z-axlarna. Deras stabila konstruktion och kompakta fotavtryck gör dem idealiska för produktion av små till medelstora arbetsstycken med invecklade former. Dessutom erbjuder DVF-serien valfri bordsvridfunktion för komplett bearbetning i en enda uppställning, vilket tillgodoser ett brett utbud av tillverkningsbehov.

DETAIL1714 https://youtu.be/Olh3I2FVdcg https://youtu.be/Olh3I2FVdcg
DETAIL1715 https://youtu.be/aT0teU0g7vM https://youtu.be/aT0teU0g7vM
DVF 5000 Series
DVF 5000 Series

Travels

Travels - X Axis Travel distance (mm) 625
Travels - Y Axis Travel distance (mm) 450
Travels - Z Axis Travel distance (mm) 400
Travels - Z Axis Rapid Traverse (m/min) 40

Feed rates

Feed rate - X Axis Rapid Traverse 40
Feed rate - Y Axis Rapid Traverse 40

Table

Max. Workpiece weight (kg) 400

Workpiece capacity

Max. Workpiece Diameter (mm) 550
Max. Workpiece Height (mm) 450
Max. Workpiece weight (kg) 400

Tool storage capacity

Machining center - No. of tool station 30

Main spindle

Main Spindle Max. Speed 12000
Main Spindle Max. Power 17
Main Spindle Max. Torque 108
Tool Taper (ISO)

Turret

Turret - No. of tool station 30

Dimensions

Length (mm) 2700
Height (mm) 2890
Width (mm) 2205
Weight (kg) 7500
  Namn Ladda ner File type
DVF 5000 Series
DVF_5000.pdf 6241 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
