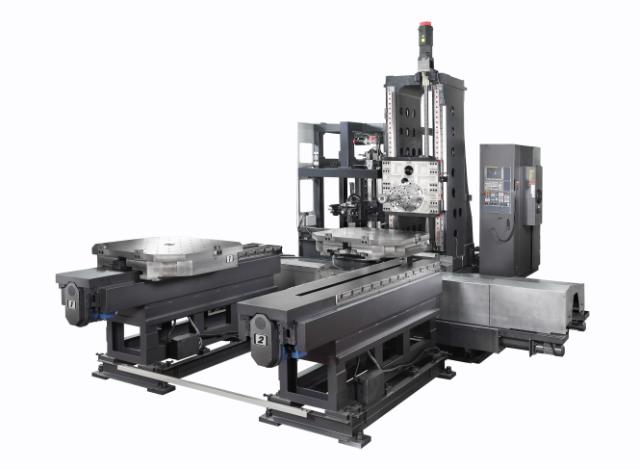

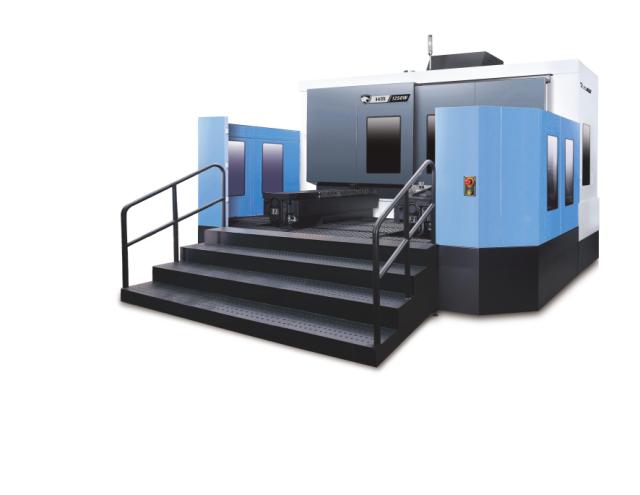

HM 1250
LARGE HORIZONTAL MACHINING CENTER
- Mångsidig bearbetning: Klarar stora arbetsstycken med 1000/1250 mm paletter och valfri W-axel för ett brett utbud av applikationer.

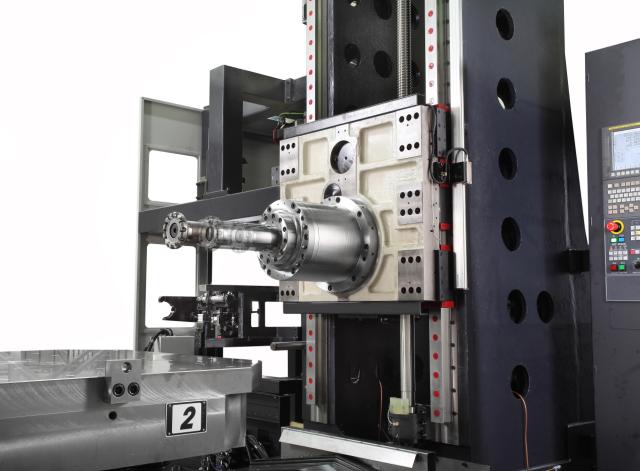

- Hög produktivitet: Heavy-Duty boxgejdrar och högmomentväxlad spindel maximerar avverknings effektiviteten och produktionen.
- Minimerad stilleståndstid: Designad för att minska icke-bearbetningstid, vilket förbättrar den övergripande produktiviteten och värdet.
Highlights
- Travels - X Axis Travel distance (mm): 2100
- Travels - Y Axis Travel distance (mm): 1500
- Travels - Z Axis Travel distance (mm): 1500
Beskrivning av serier
|
HM-serien är en dubbelpalett horisontellt bearbetningsmaskin speciellt designat för att bearbeta stora arbetsstycken. Med 1000/1250 mm palett storlek och valfri W-axelkapacitet stöder den ett brett utbud av bearbetningsapplikationer. Serien har Heavy-Duty boxgejdrar, en högmomentväxlad spindel och minimerad icke-bearbetningstid, vilket säkerställer exceptionell produktivitet och mervärde för användarna. |
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 2100 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 1500 |
| Travels - Z Axis Travel distance (mm) | 1500 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 24 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 24 |
| Feed rate - Z Axis Rapid Traverse | 24 |
Table
| Table Length (mm) | 1250 |
|---|---|
| Table Width (mm) | 1250 |
| Max. Workpiece weight (kg) | 3000/5000 |
| Pallet Size (mm) | 1250X1250 |
| Rotary Table Diameter (mm) | 1250X1250 |
| Max. Table weight (kg) | 3000/5000 |
Workpiece capacity
| Max. Workpiece Diameter (mm) | 2000/2300 |
|---|---|
| Max. Workpiece Height (mm) | 1725 |
| Max. Workpiece weight (kg) | 3000/5000 |
Tool storage capacity
| Machining center - No. of tool station | 60/90/120/196/256/316 |
|---|
Capacity
| Table to spindle nose | 1575 |
|---|
Main spindle
| Tool Taper (ISO) | 50 |
|---|
Dimensions
| Length (mm) | 10530 |
|---|---|
| Height (mm) | 4060 |
| Width (mm) | 5822 |
| Weight (kg) | 31000 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
HM_1000_1250_1250W .pdf | 3470 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
