BVM 5700 Series
HIGH SPEED, HIGH PRECISION PREMIUM VERTICAL MACHINING CENTER
- Optimerad stabilitet och noggrannhet: Portalkonstruktion säkerställer exakt och stabil bearbetning.
- Högvarvig bearbetning: En 15000 rpm inbyggd spindel levererar exceptionell hastighet för effektiv drift.
- Topprecision och produktivitet: Idealisk för kunder som kräver de högsta nivåerna av precision och produktivitet.
Highlights
- Travels - X Axis Travel distance (mm): 1050
- Travels - Y Axis Travel distance (mm): 570
- Travels - Z Axis Travel distance (mm): 460

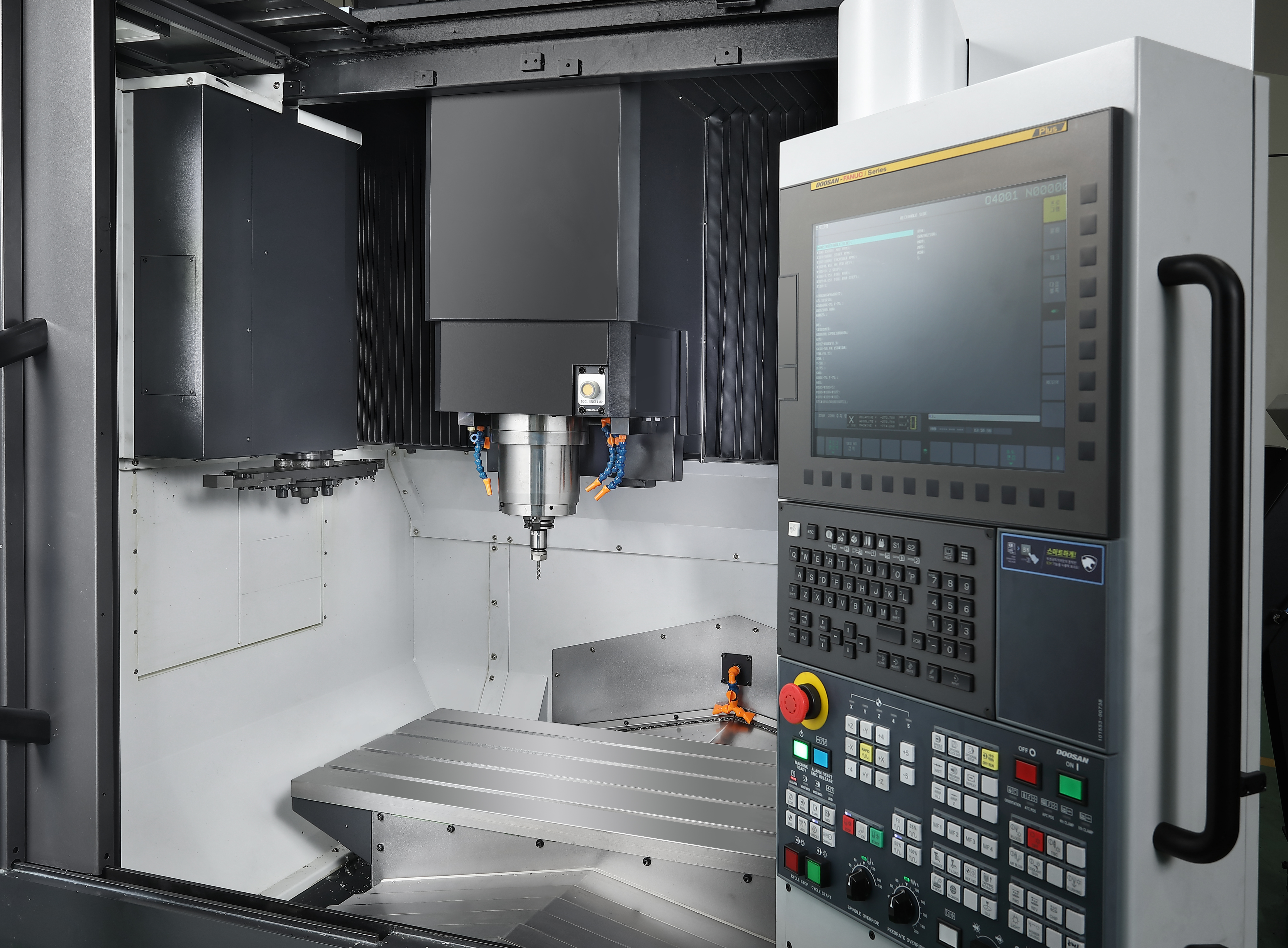

Kompatibelt styrsystem
Siemens
Beskrivning av serier
|

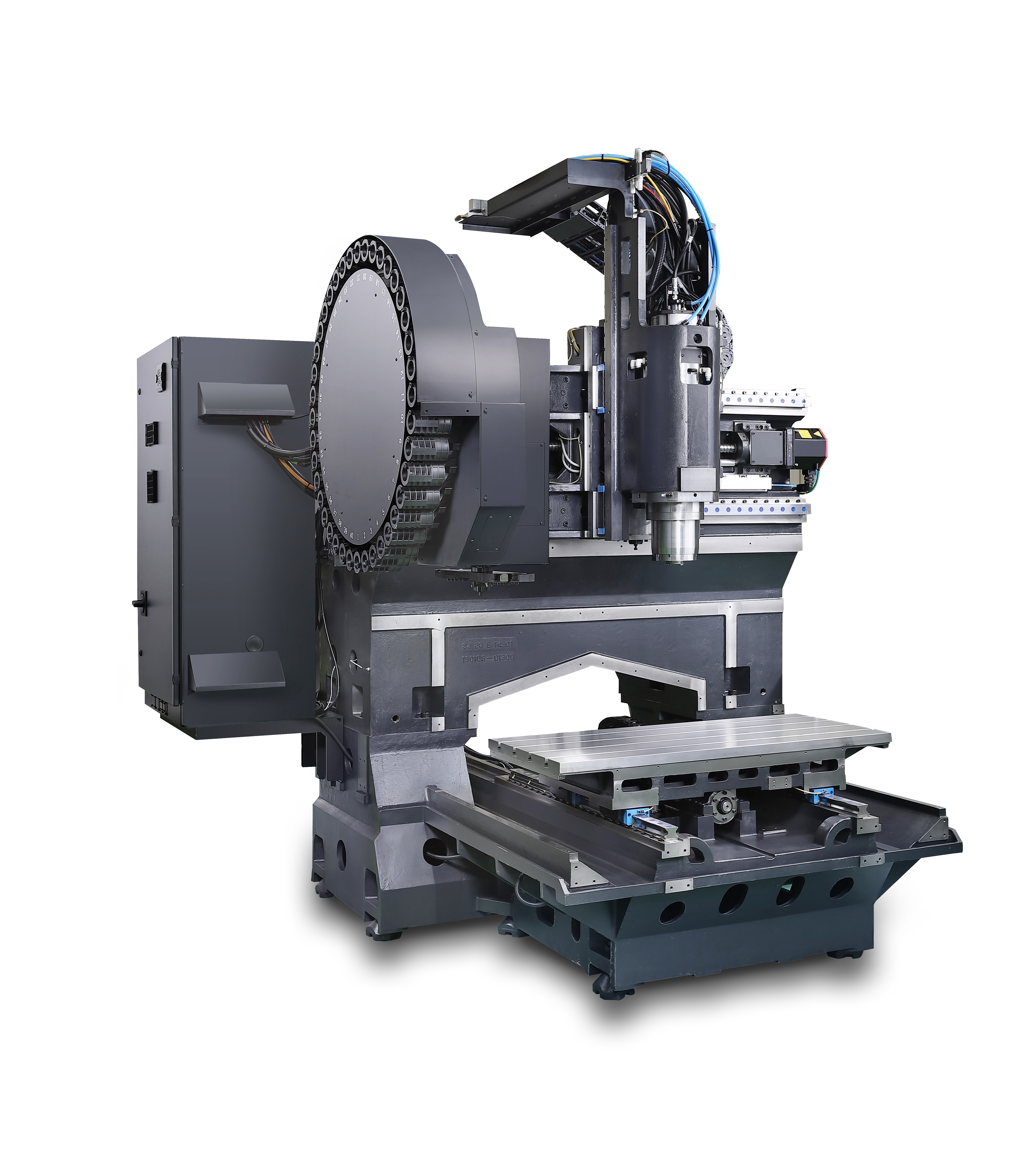

BVM 5700 vertikala bearbetningsmaskinen har en portalkonstruktion för optimerad stabilitet och noggrannhet. Dess 15000 rpm inbyggda spindel möjliggör högvarvig bearbetning, vilket gör den till ett utmärkt val för kunder som söker topprecision och produktivitet. |
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 1050 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 570 |
| Travels - Z Axis Travel distance (mm) | 460 |
| Travels - Z Axis Rapid Traverse (m/min) | 36 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 42 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 42 |

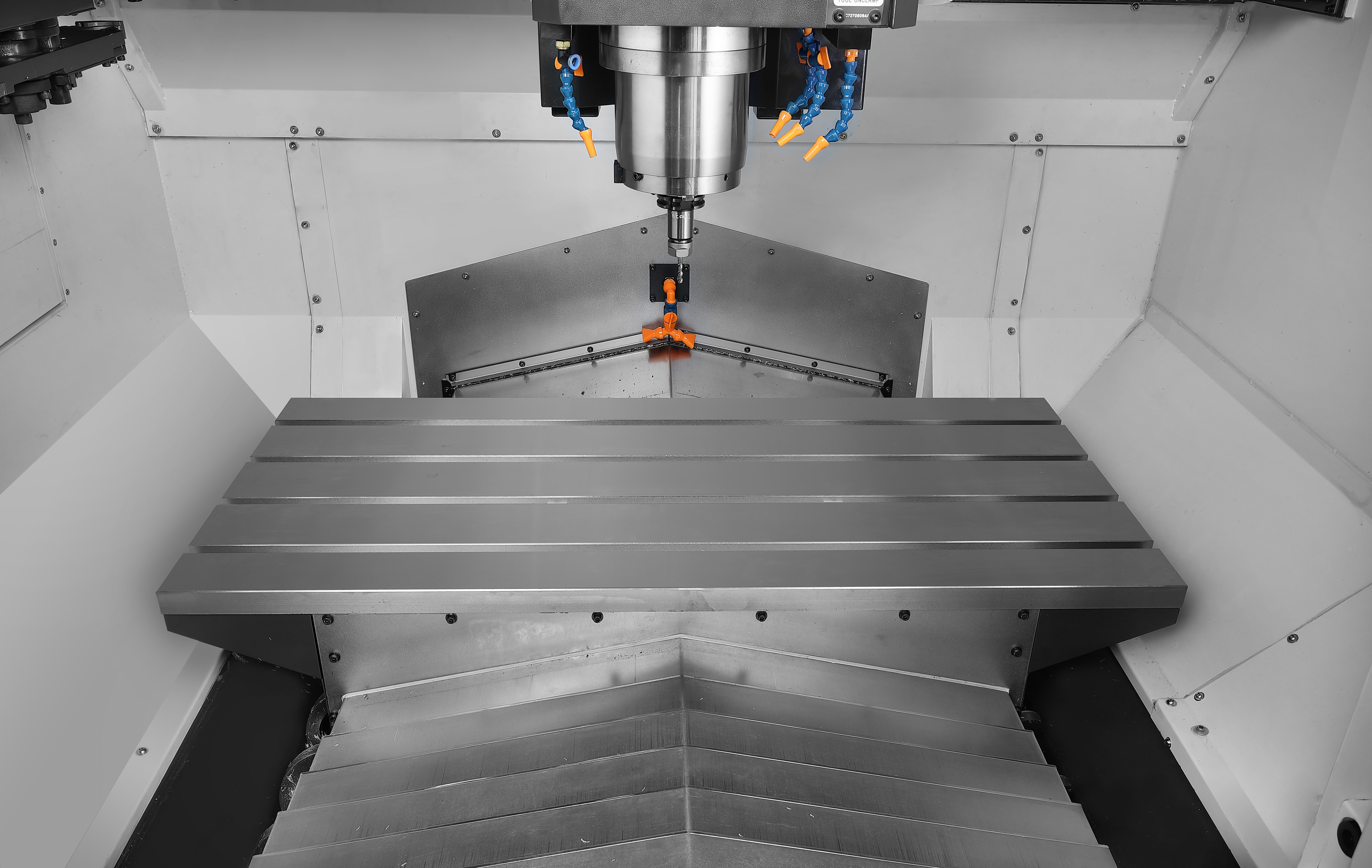

Table
| Table Length (mm) | 1300 |
|---|---|
| Table Width (mm) | 570 |
| Max. Workpiece weight (kg) | 1000 |
Workpiece capacity
| Max. Workpiece Height (mm) | 495 |
|---|---|
| Max. Workpiece weight (kg) | 1000 |

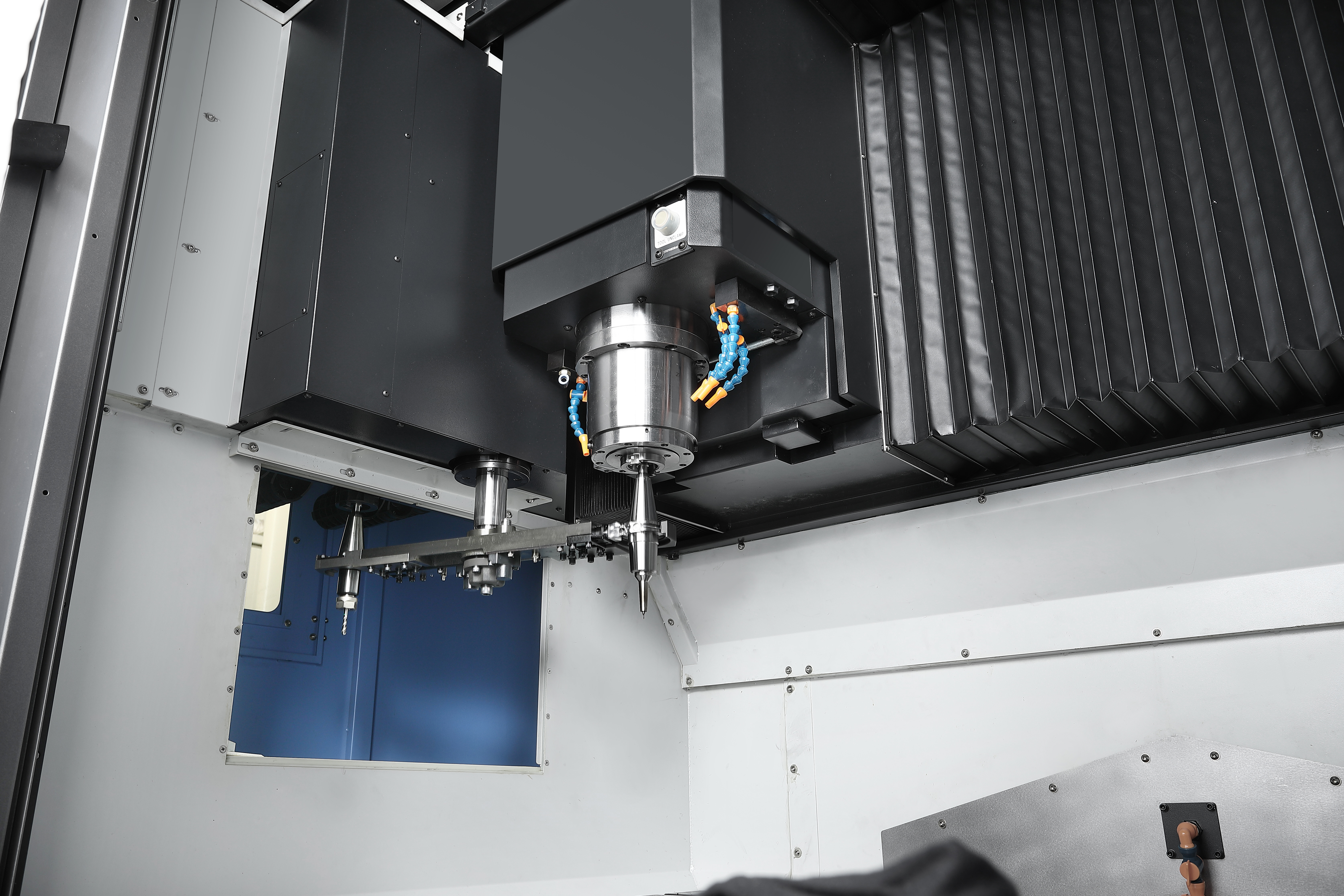

Tool storage capacity
| Machining center - No. of tool station | 30 |
|---|

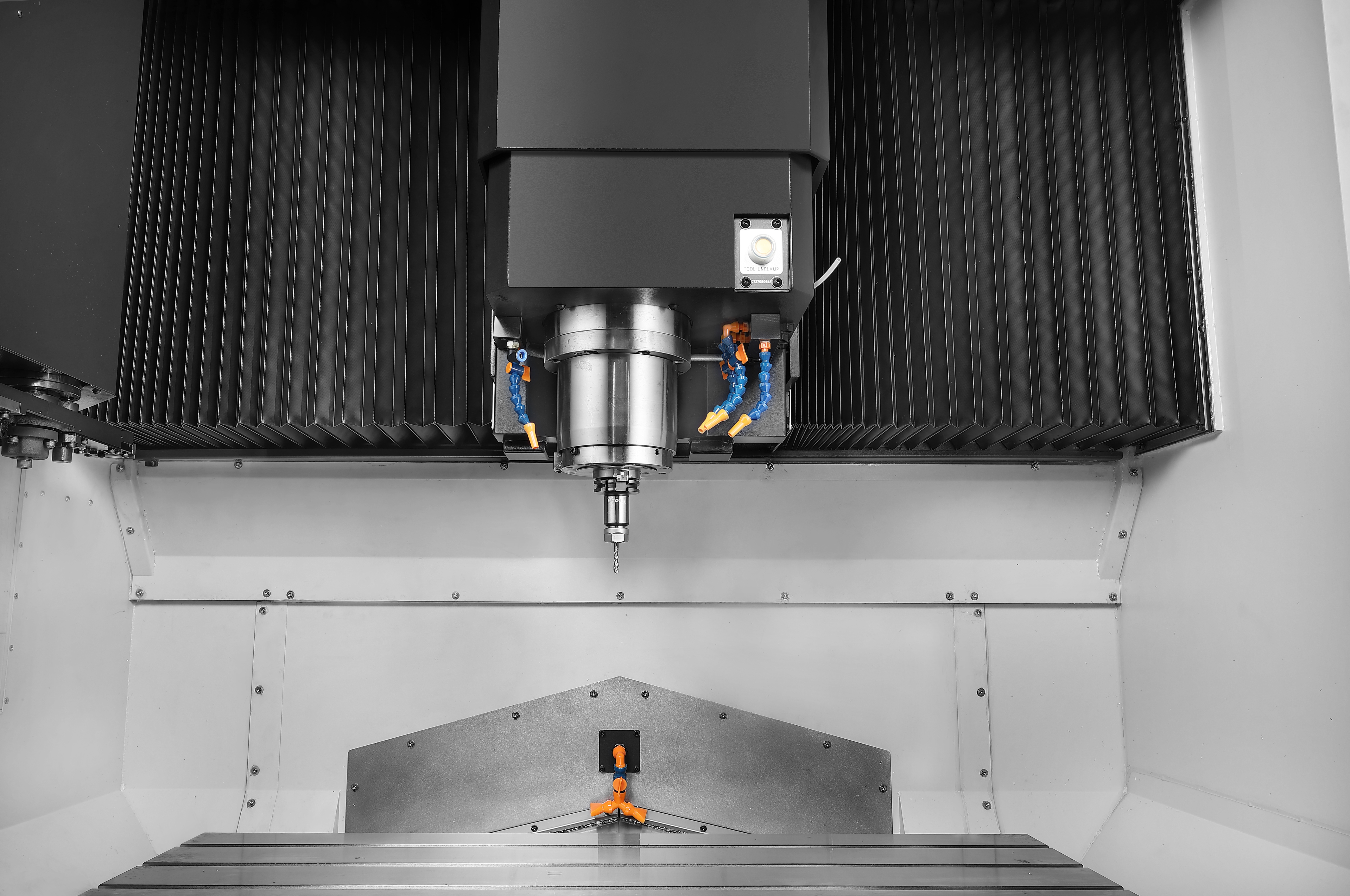

Main spindle
| Main Spindle Max. Speed | 15000 |
|---|---|
| Main Spindle Max. Power | 37 |
| Main Spindle Max. Torque | 214 |
| Tool Taper (ISO) |
Turret
| Turret - No. of tool station | 30 |
|---|
Dimensions
| Length (mm) | 3080 |
|---|---|
| Height (mm) | 2890 |
| Width (mm) | 2560 |
| Weight (kg) | 7500 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
BVM 5700.pdf | 4285 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
