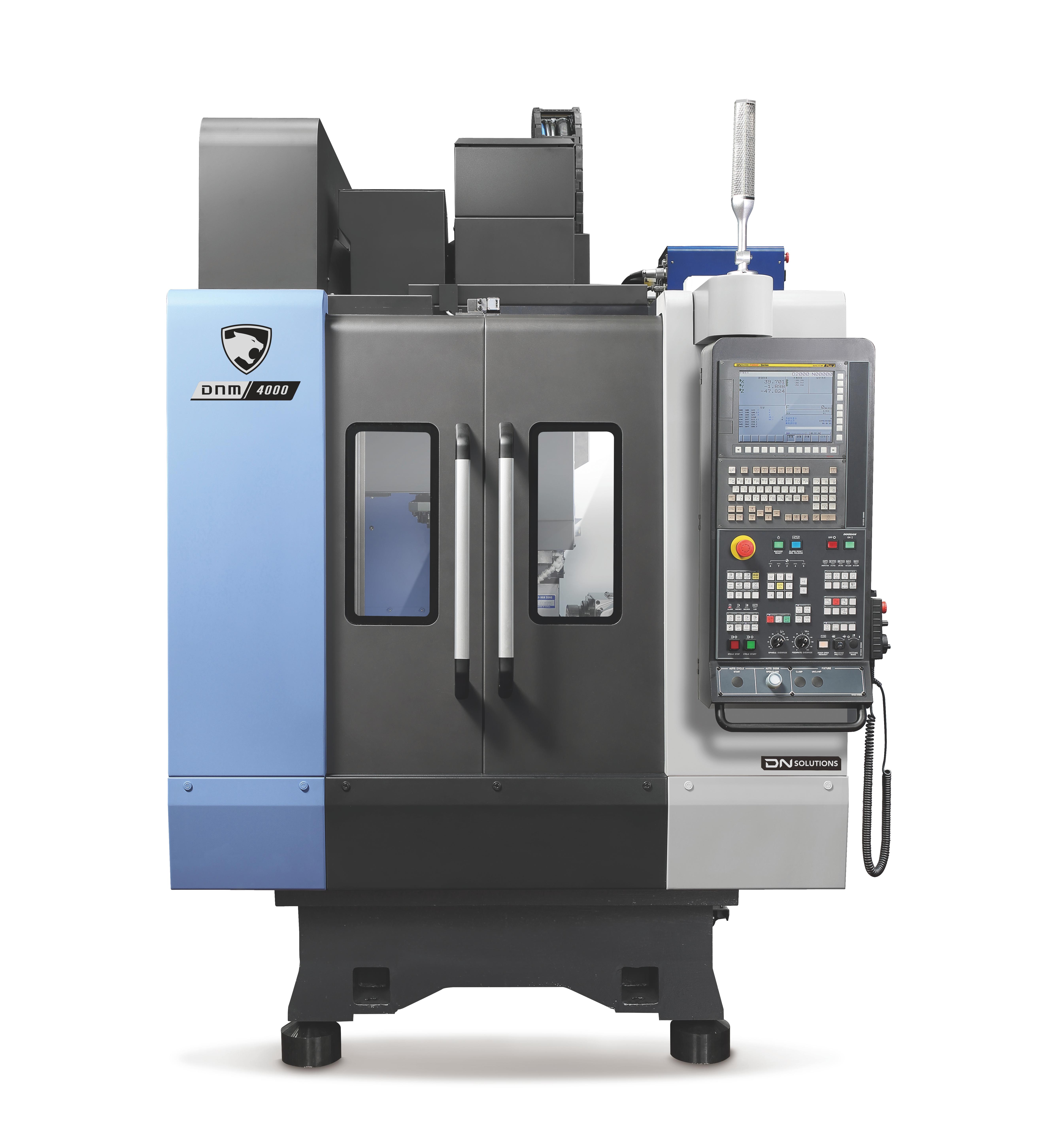

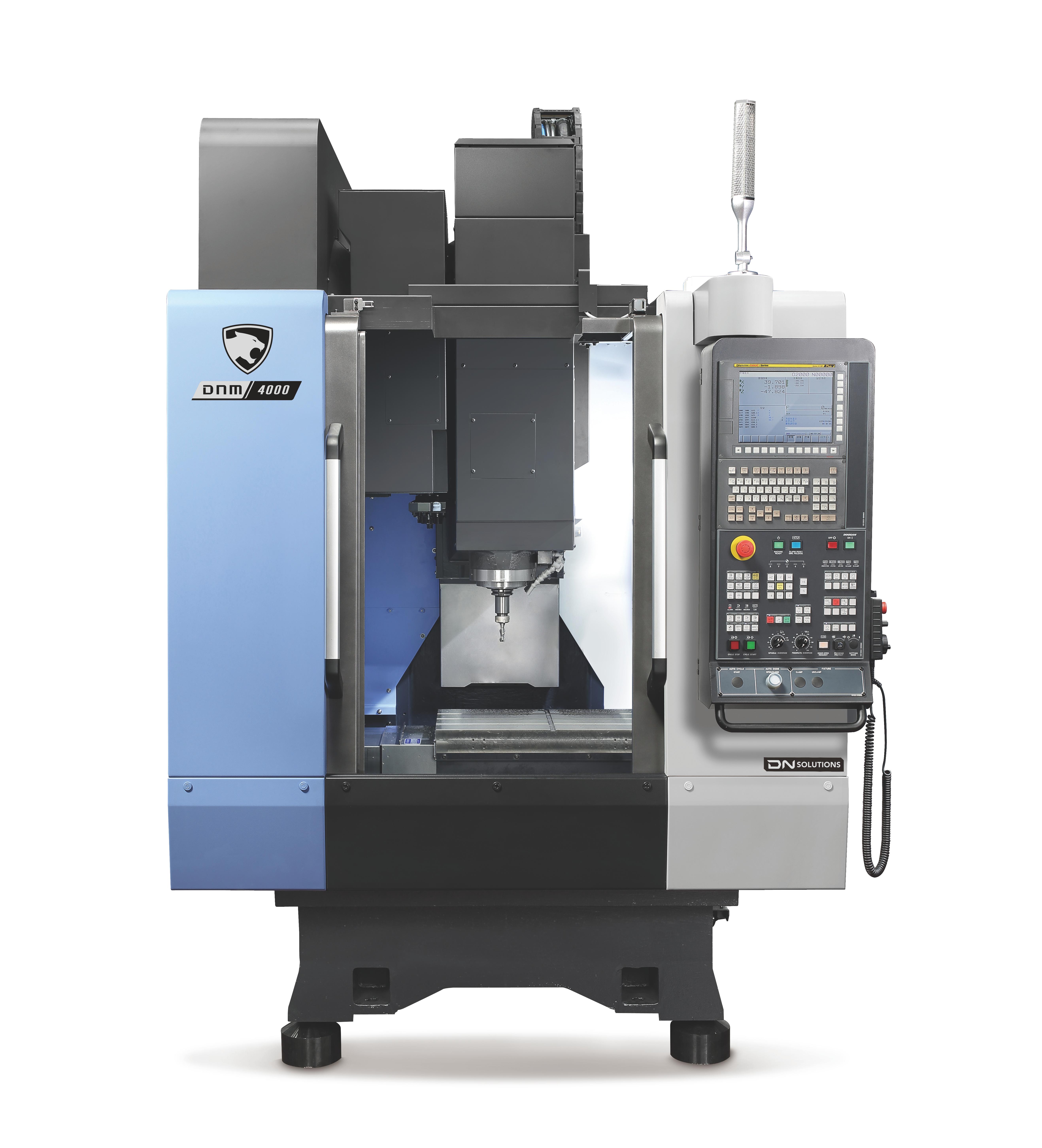

DNM 4000 Series

HIGH PRODUCTIVITY COMPACT VERTICAL MACHINING CENTER

  • Mångsidig prestanda: Hög hastighet, stabilitet och anpassningsförmåga gör DNM-serien idealisk för ett brett utbud av bearbetningsområden.
  • Miljövänlig drift: Fettsmörjning av rullstyrningar, i stället för gejdolja främjar hållbarhet då mindre mängd smörjmedel förbrukas samtidigt som hög prestanda bibehålls.
  • Kompakt effektivitet: Modeller som DNM 4000 maximerar produktiviteten på begränsade golvytor med funktioner utformade för operatörens enkelhet och bekvämlighet.

Highlights

  • Travels - X Axis Travel distance (mm): 520
  • Travels - Y Axis Travel distance (mm): 400
  • Travels - Z Axis Travel distance (mm): 480

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

DNM-serien fortsätter sin framgångshistoria med förbättrad tillförlitlighet och prestanda i sina senaste modeller. Fokus på hög hastighet, hög stabilitet och mångsidighet gör att modellerna DNM 4500/5000/6500 passar ett brett utbud av bearbetningsområden. Serien har nu miljövänlig fettsmörjning av rullstyrningar istället för gejdolja, vilket leder till minskad förbrukning av smörjmedel samt säkerställer hållbar drift. Den kompakta DNM 4000 med en 400 mm Y-axelslag och direktkopplad 40-kona spindel maximerar produktiviteten på en minimal golvyta, perfekt för utrymmesbegränsade miljöer. DNM 50 II-serien förbättrar ytterligare prestandan med direktkopplade spindlar med 50-kona, styva pelare och användarvänliga Ez-arbetsfunktioner för förbättrad effektivitet och användarvänlighet.

Travels

Travels - X Axis Travel distance (mm) 520
Travels - Y Axis Travel distance (mm) 400
Travels - Z Axis Travel distance (mm) 480
Travels - Z Axis Rapid Traverse (m/min) 48

Feed rates

Feed rate - X Axis Rapid Traverse 48
Feed rate - Y Axis Rapid Traverse 48

Table

Table Length (mm) 650
Table Width (mm) 400
Max. Workpiece weight (kg) 400
Pallet Size (mm) 650x400
Max. Table weight (kg) 400

Workpiece capacity

Max. Workpiece Height (mm) 300
Max. Workpiece weight (kg) 400

Tool storage capacity

Machining center - No. of tool station 20

Main spindle

Main Spindle Max. Speed 12000
Main Spindle Max. Power 18.5
Main Spindle Max. Torque 117
Tool Taper (ISO) BT40

Turret

Turret - No. of tool station 20

Dimensions

Length (mm) 2853
Height (mm) 2753
Width (mm) 1650
Weight (kg) 3300
  Namn Ladda ner File type
DNM 4000 Series
DNM 4000.pdf 2818 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
