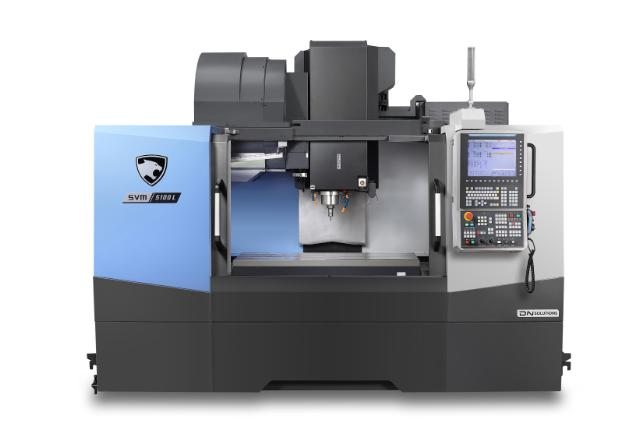

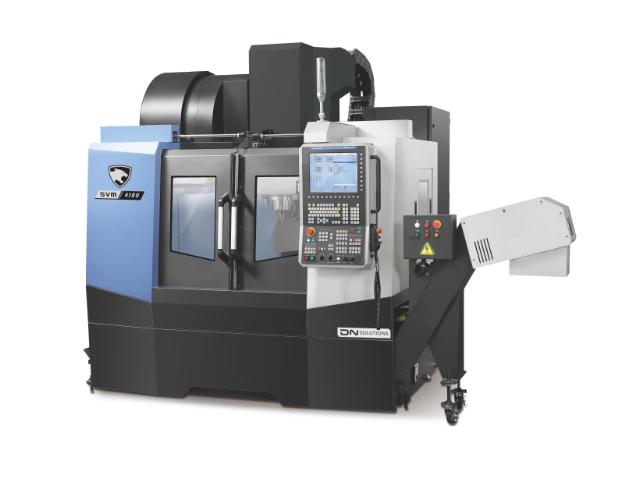

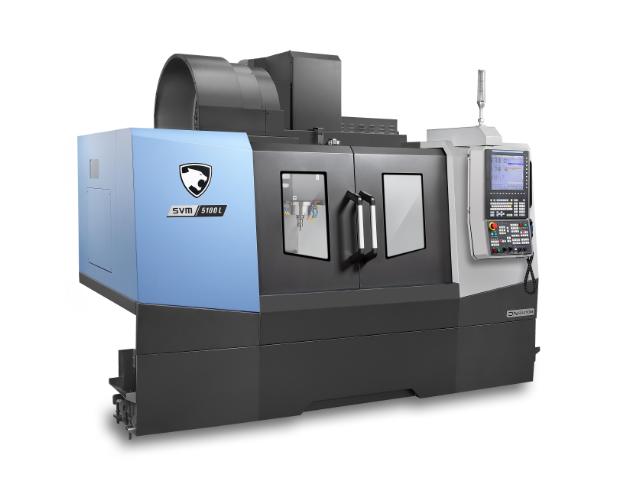

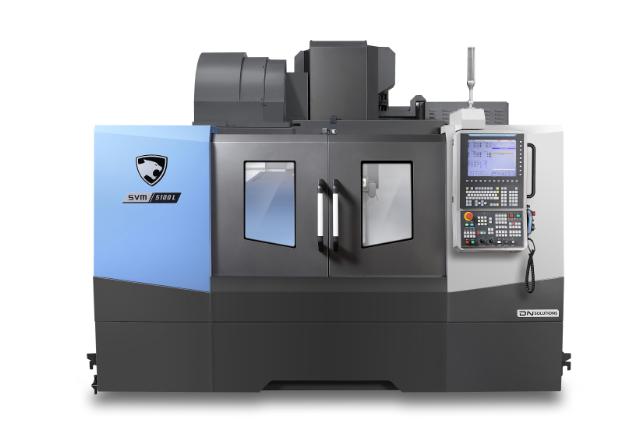

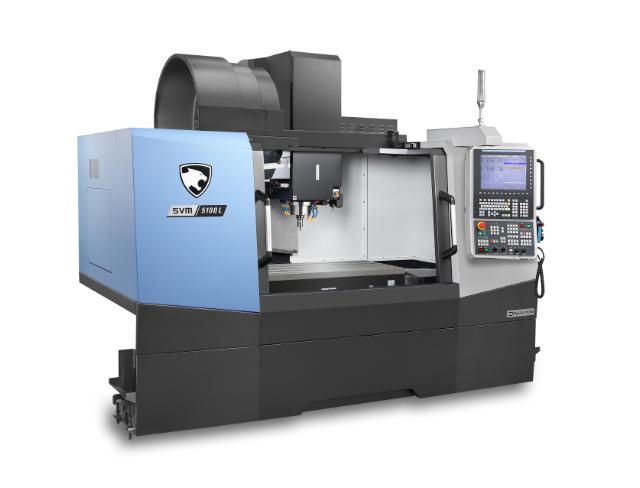

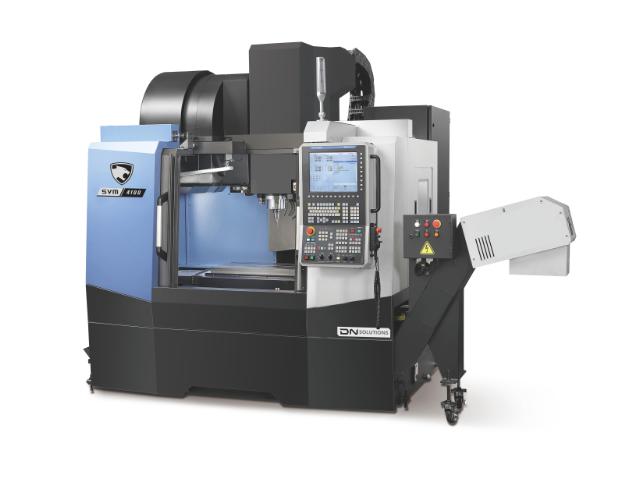

SVM Series

HIGH PRODUCTIVITY SWIFT VERTICAL MACHINING CENTER

  • Optimerade cykeltider: Förbättrad acceleration och retardation av XYZ-axlarna och spindeln minskar icke-bearbetningstid för snabbare produktion.
  • Mångsidig bearbetning: Idealisk för både aluminiumgjutgods och lätt bearbetning av stål, vilket tillgodoser olika industriella behov.
  • Stort bearbetningsområde: Erbjuder det största arbetsutrymmet i sin klass med avancerade funktioner som termisk förskjutningskorrigering för precision och flexibilitet.

Highlights

  • Travels - X Axis Travel distance (mm): 770
  • Travels - Y Axis Travel distance (mm): 410
  • Travels - Z Axis Travel distance (mm): 510

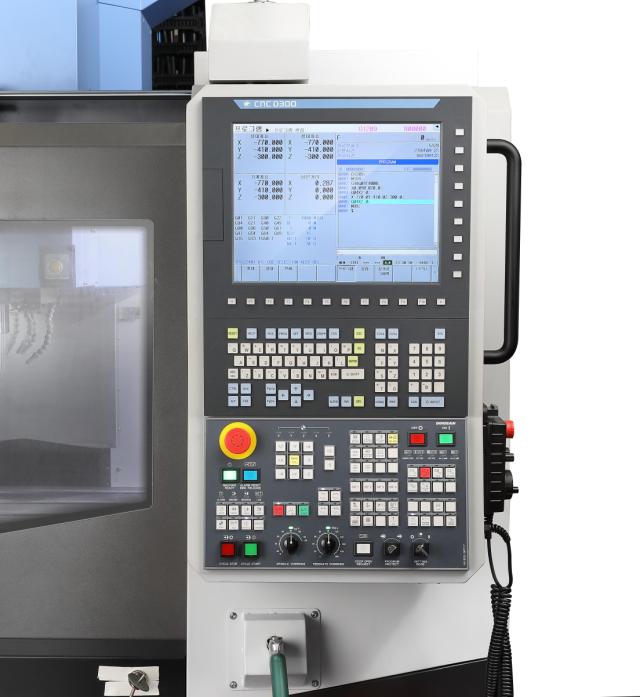

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

SVM-seriens vertikala bearbetningscenter är designad för att möta den växande efterfrågan på bearbetning av aluminiumgjutgods inom bilindustrin och IT-sektorn, samtidigt som den är mångsidig nog för allmän lätt bearbetning av ståldelar. Optimerad för kortare cykeltider förbättrar SVM-serien acceleration och retardation av XYZ-axlarna och spindeln, vilket minskar icke-bearbetningstid. Med det största bearbetningsområdet i sin klass erbjuder den ökad mångsidighet, inklusive termisk förskjutningskorrigering för den direktdrivna spindeln och användarvänliga EZ-arbetsfunktioner, vilket gör den idealisk för hantering av ett brett spektrum av delar.

DETAIL1918 https://youtu.be/DbhBVOtAJHc https://youtu.be/DbhBVOtAJHc

Travels

Travels - X Axis Travel distance (mm) 770
Travels - Y Axis Travel distance (mm) 410
Travels - Z Axis Travel distance (mm) 510
Travels - Z Axis Rapid Traverse (m/min) 36

Feed rates

Feed rate - X Axis Rapid Traverse 36
Feed rate - Y Axis Rapid Traverse 36

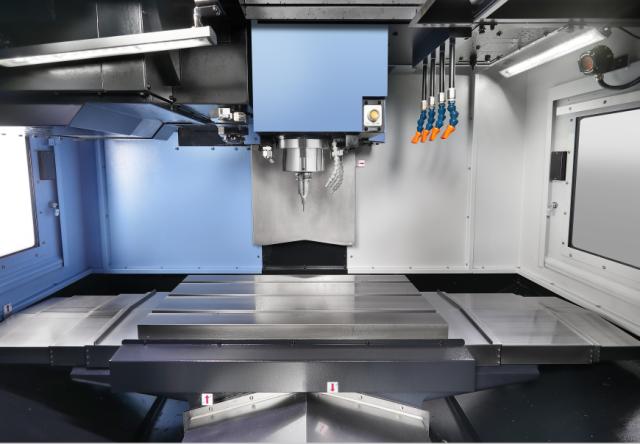

Table

Table Length (mm) 920
Table Width (mm) 410
Max. Workpiece weight (kg) 600

Workpiece capacity

Max. Workpiece Height (mm) 495
Max. Workpiece weight (kg) 600

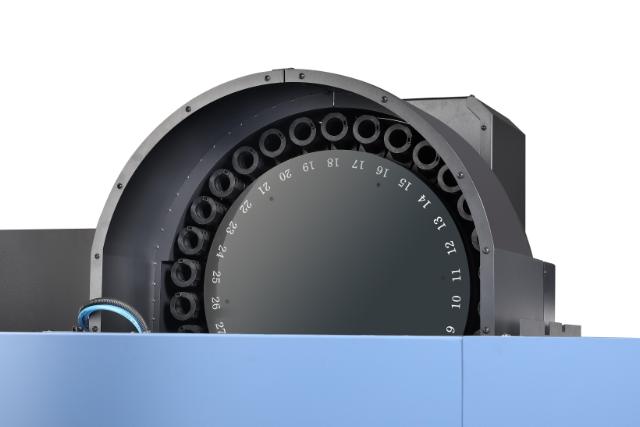

Tool storage capacity

Machining center - No. of tool station 30

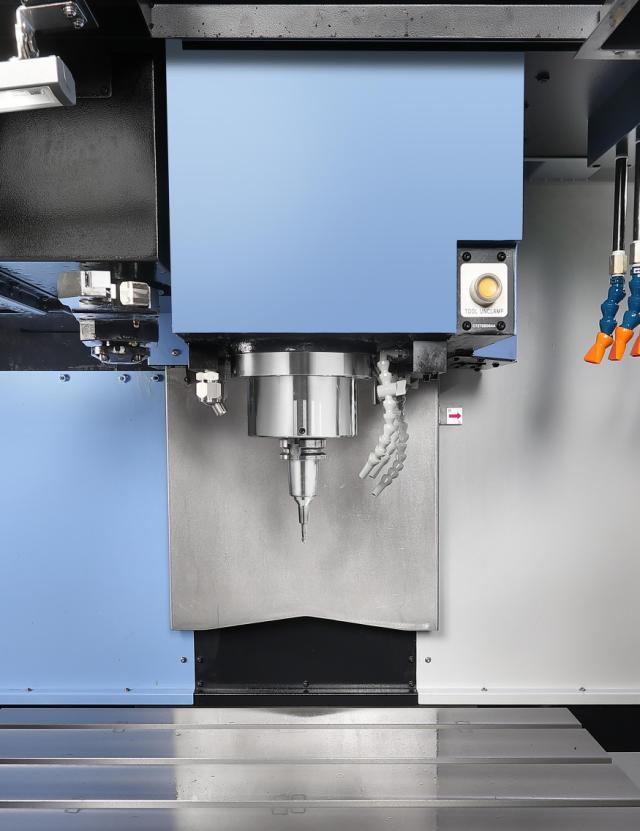

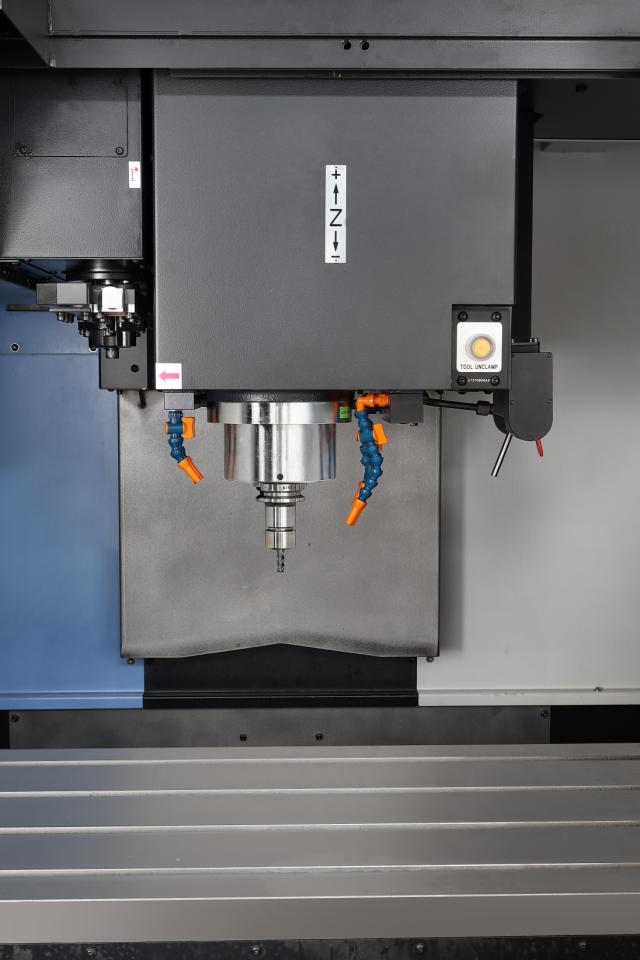

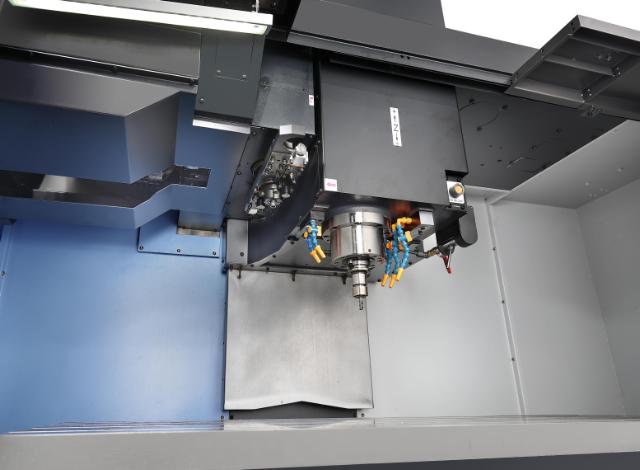

Main spindle

Main Spindle Max. Speed 12000
Main Spindle Max. Power 18.5
Main Spindle Max. Torque 95.5
Tool Taper (ISO)

Turret

Turret - No. of tool station 30

Dimensions

Length (mm) 2171
Height (mm) 2661
Width (mm) 2250
Weight (kg) 3850
  Namn Ladda ner File type
SVM Series
SVM series.pdf 6136 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
