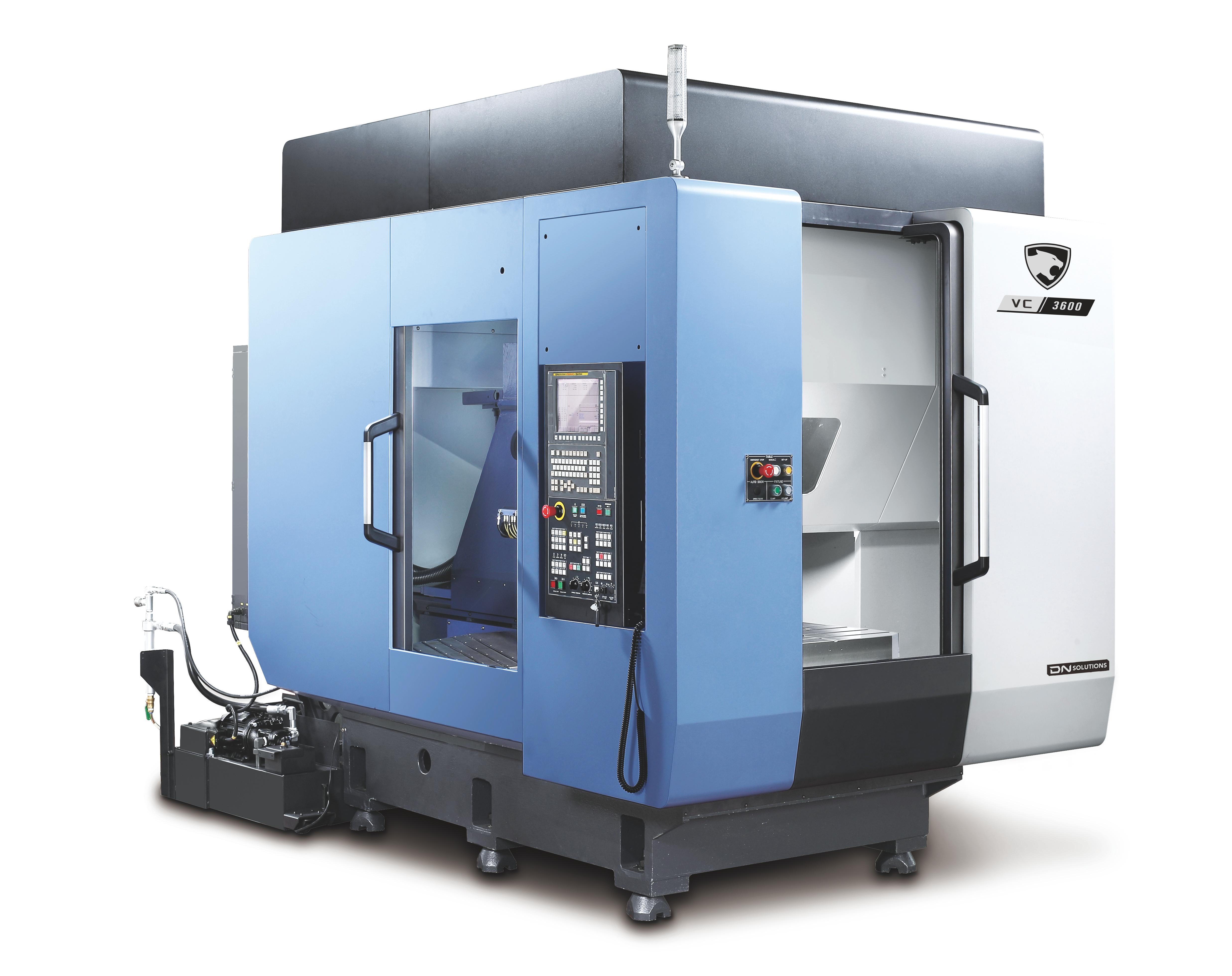

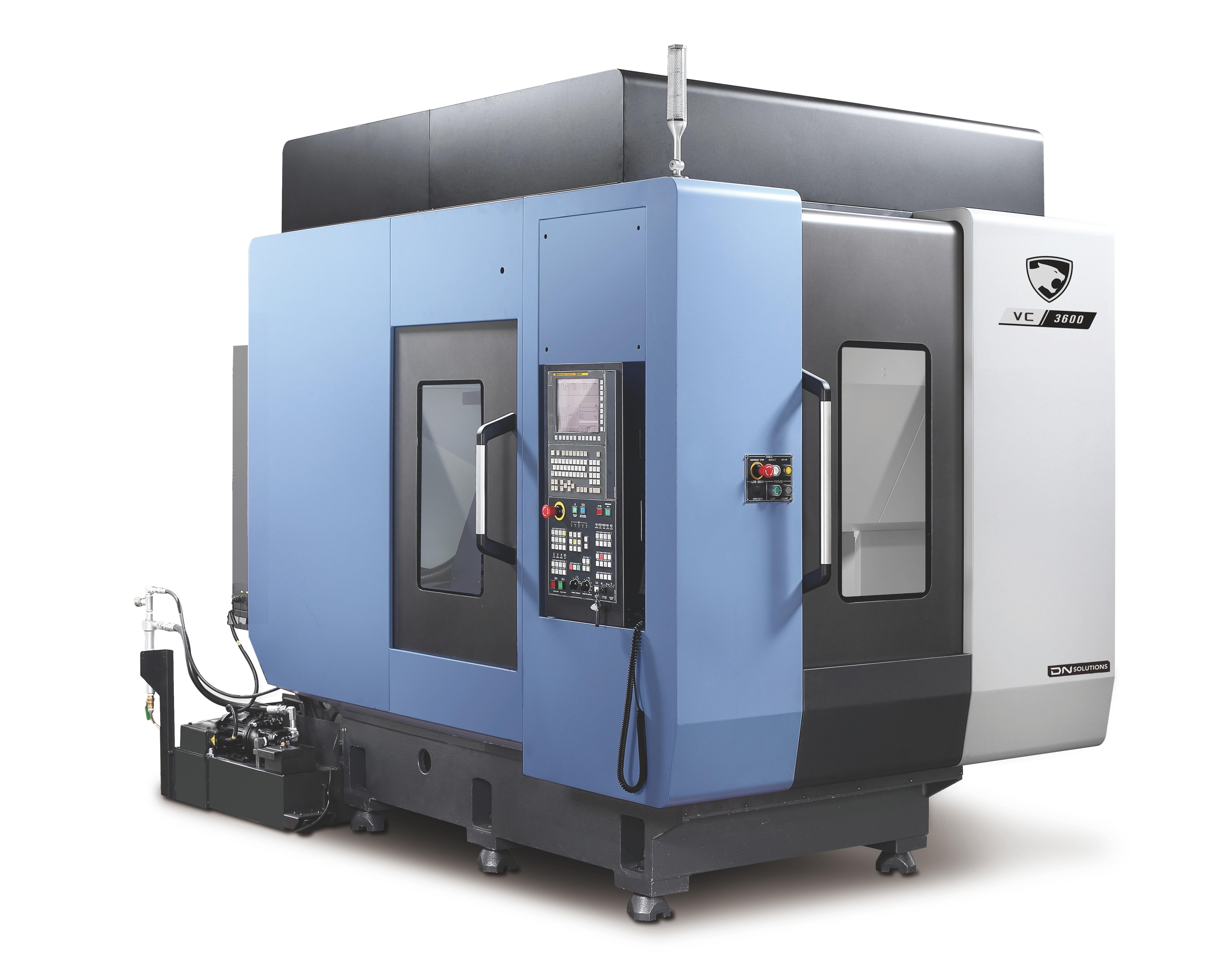

VC 3605

HIGH PRODUCTIVITY VERTICAL MACHINING CENTER EQUIPPED WITH DUAL PALLET

  • Optimerad precision: VC430/VC510-serien säkerställer hög precision under längre drift med en rörlig pelarkonstruktion och kraftfull spindel.
  • Maximerad produktivitet: Snabba arbetsstyckes byten med roterande paletter och samtidiga driftsfunktioner i VC 3600-serien ökar avsevärt effektiviteten.
  • Förbättrad hållbarhet: Båda serierna har robusta maskinstativ och avancerade servoenheter för förbättrad tillförlitlighet och konsekvent prestanda i krävande applikationer.

Highlights

  • Travels - X Axis Travel distance (mm): 520
  • Travels - Y Axis Travel distance (mm): 360
  • Travels - Z Axis Travel distance (mm): 465

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

VC430/VC510-serien är vertikal snurrpalett bearbetningsmaskin med dubbla bord designade för högprecision över längre perioder. Med en rörlig pelarkonstruktion maximerar dessa maskiner produktiviteten genom snabba arbetsstyckes byten med en roterande palett och en kraftfull spindel.
VC 3600-serien är en kompakt högproduktiv vertikalt bearbetningsmaskin skräddarsydd för bil- och IT-industrin. Det inkluderar en samtidighetsdriftsfunktion där det roterande bordet vrids och alla axlar positioneras samtidigt under verktygsbyten. Förbättrad hållbarhet och tillförlitlighet uppnås genom ett mer styvt maskinstativ och en avancerad servoenhet, vilket gör den idealisk för krävande produktionsmiljöer.

Travels

Travels - X Axis Travel distance (mm) 520
Travels - Y Axis Travel distance (mm) 360
Travels - Z Axis Travel distance (mm) 465
Travels - Z Axis Rapid Traverse (m/min) 48

Feed rates

Feed rate - X Axis Rapid Traverse 48
Feed rate - Y Axis Rapid Traverse 48

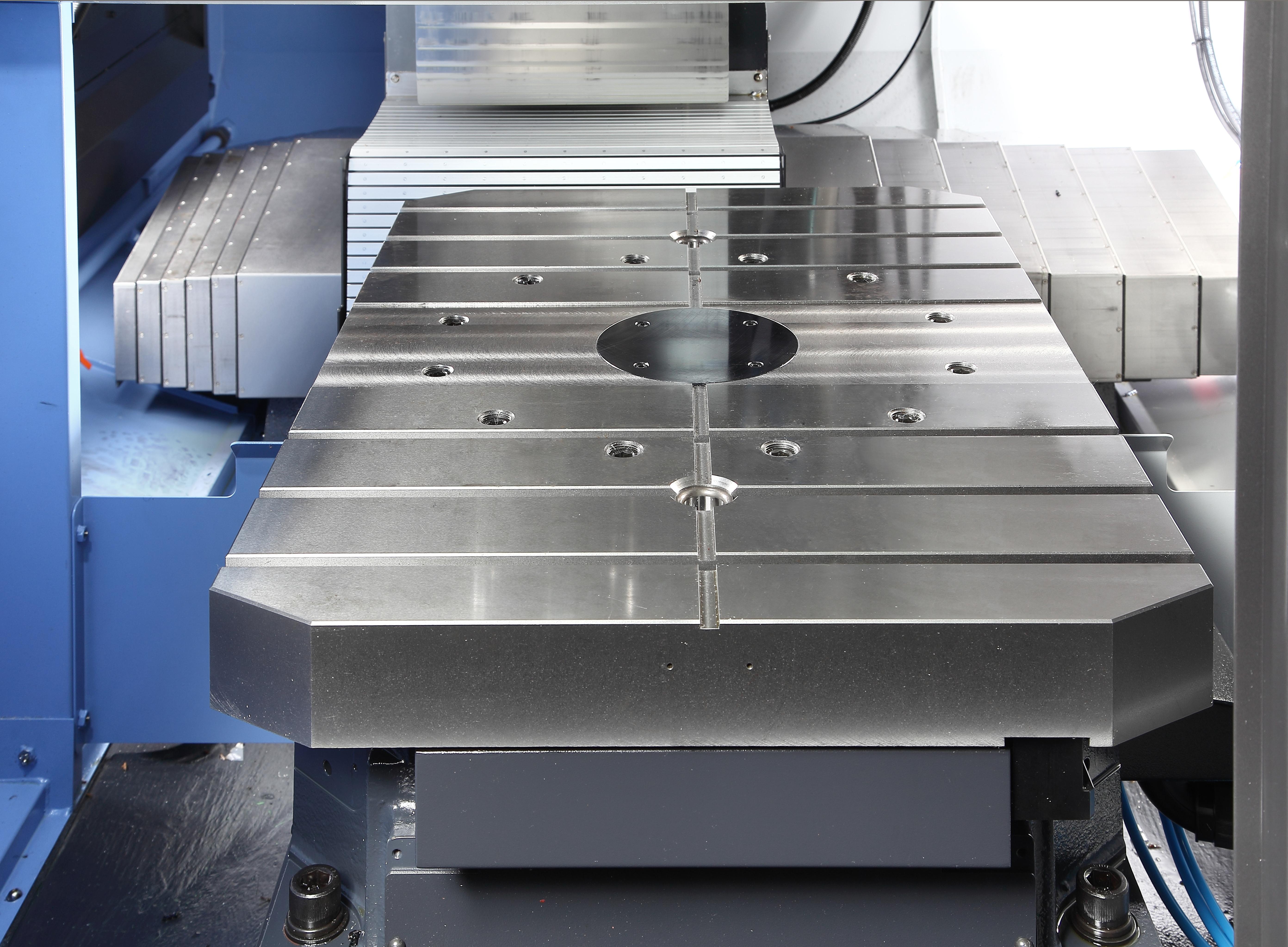

Table

Table Length (mm) 650
Table Width (mm) 375
Max. Workpiece weight (kg) 200
Pallet Size (mm) 2x 650x375
Max. Table weight (kg) 200

Workpiece capacity

Max. Workpiece Height (mm) 300
Max. Workpiece weight (kg) 200

Tool storage capacity

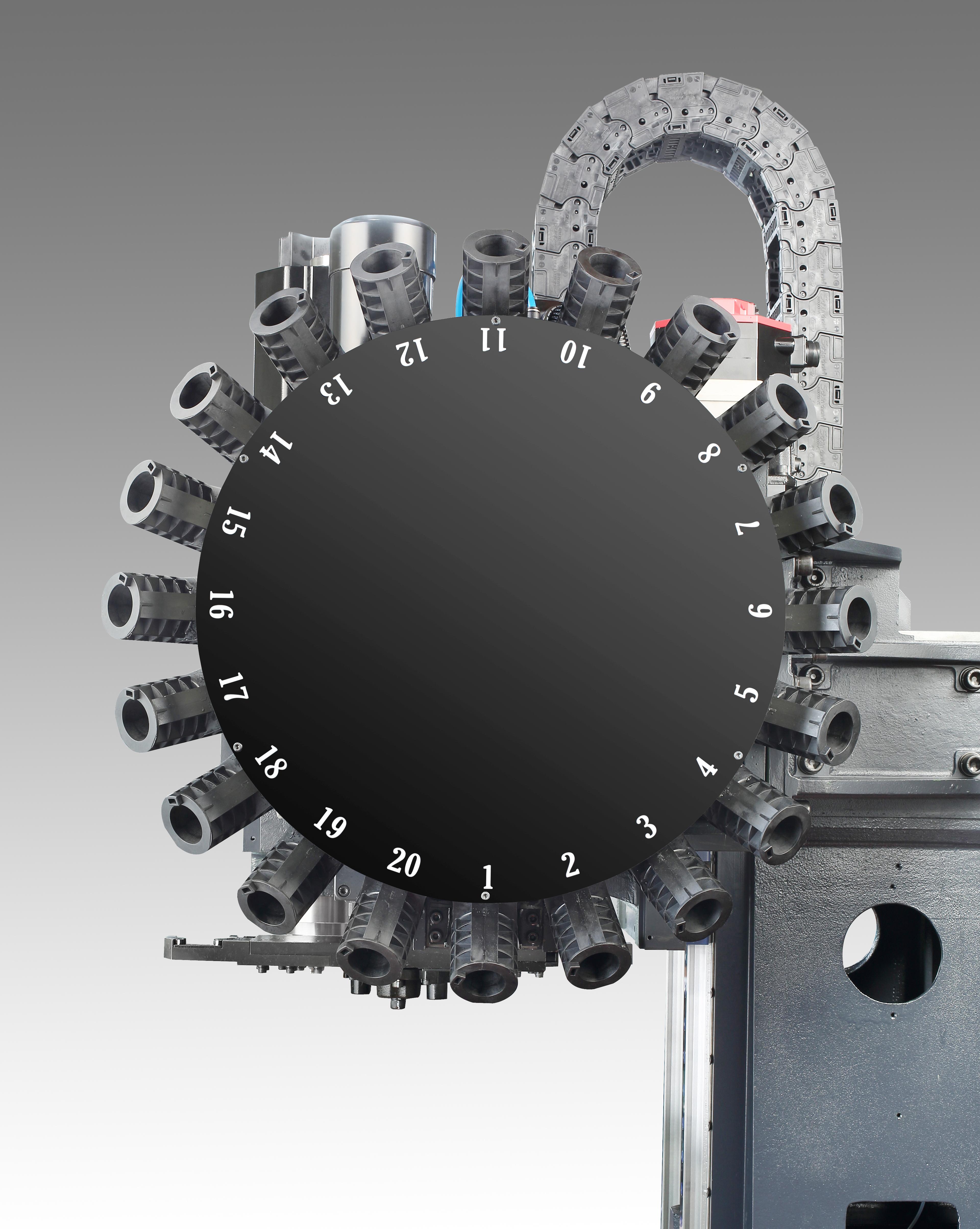

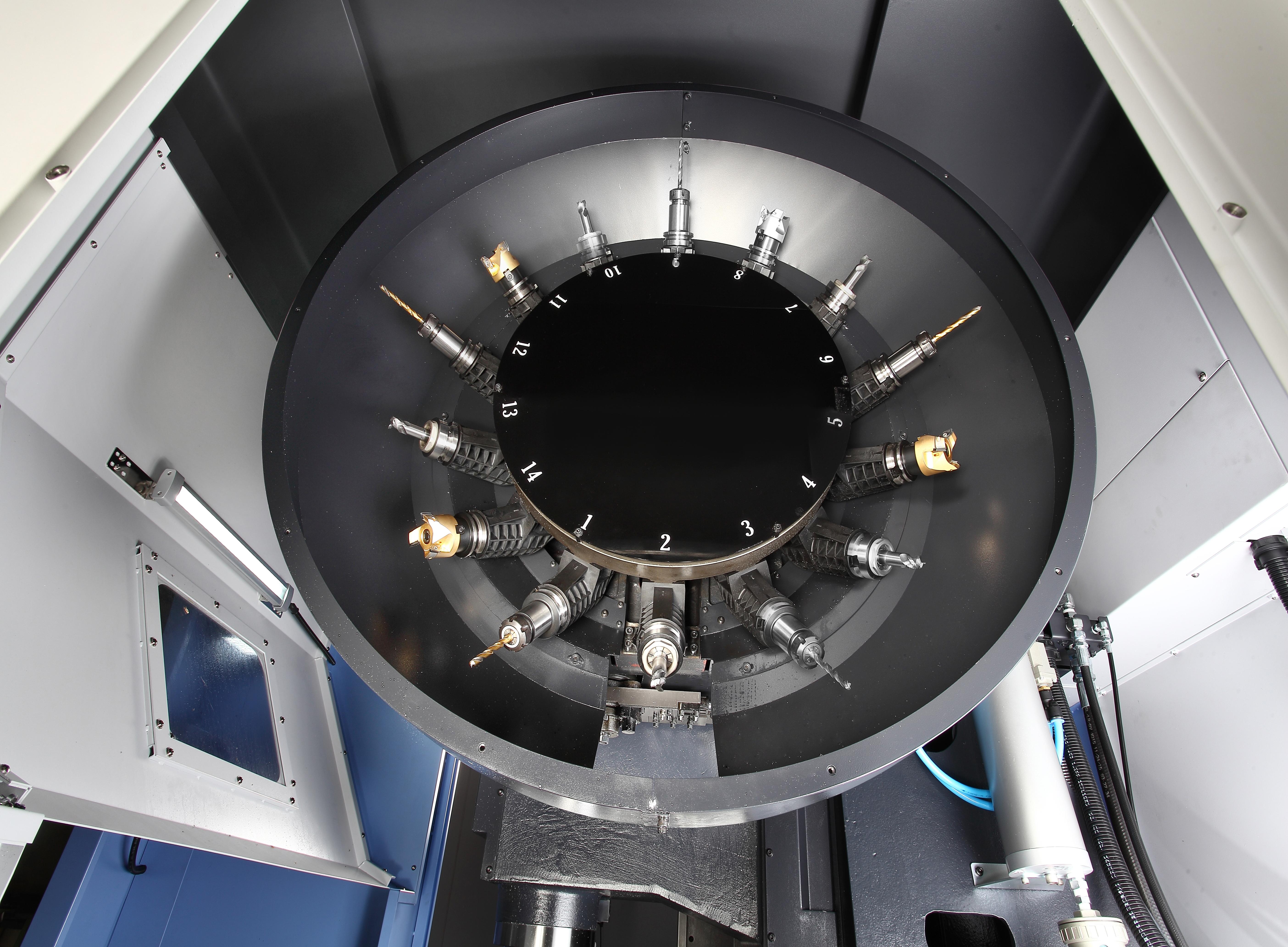

Machining center - No. of tool station 20

Main spindle

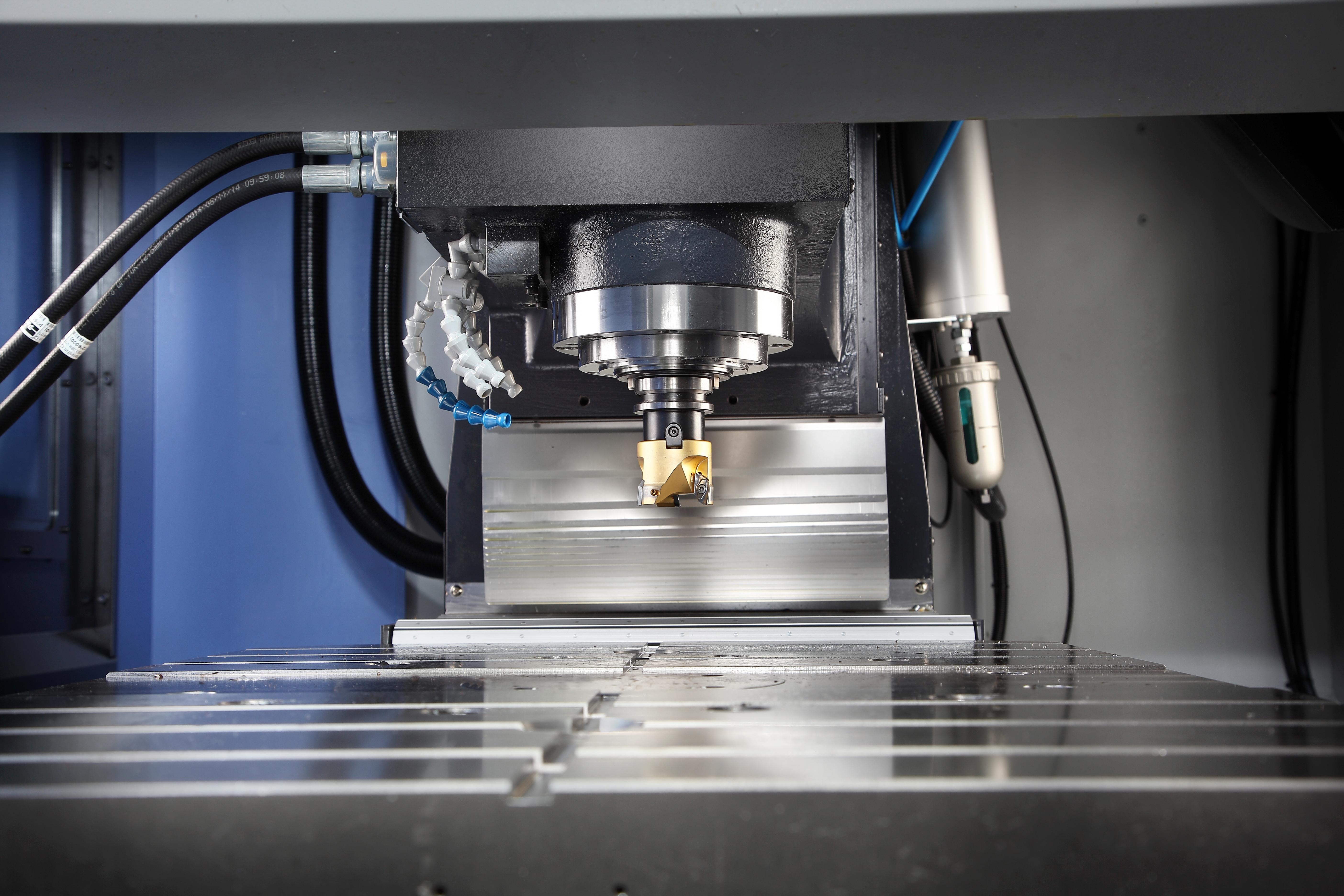

Main Spindle Max. Speed 12000
Main Spindle Max. Power 18.5
Main Spindle Max. Torque 95
Tool Taper (ISO) BT40

Turret

Turret - No. of tool station 20

Dimensions

Length (mm) 3660
Height (mm) 2690
Width (mm) 2010
Weight (kg) 5400
  Namn Ladda ner File type
VC 3605
VC_3600.pdf 3532 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
