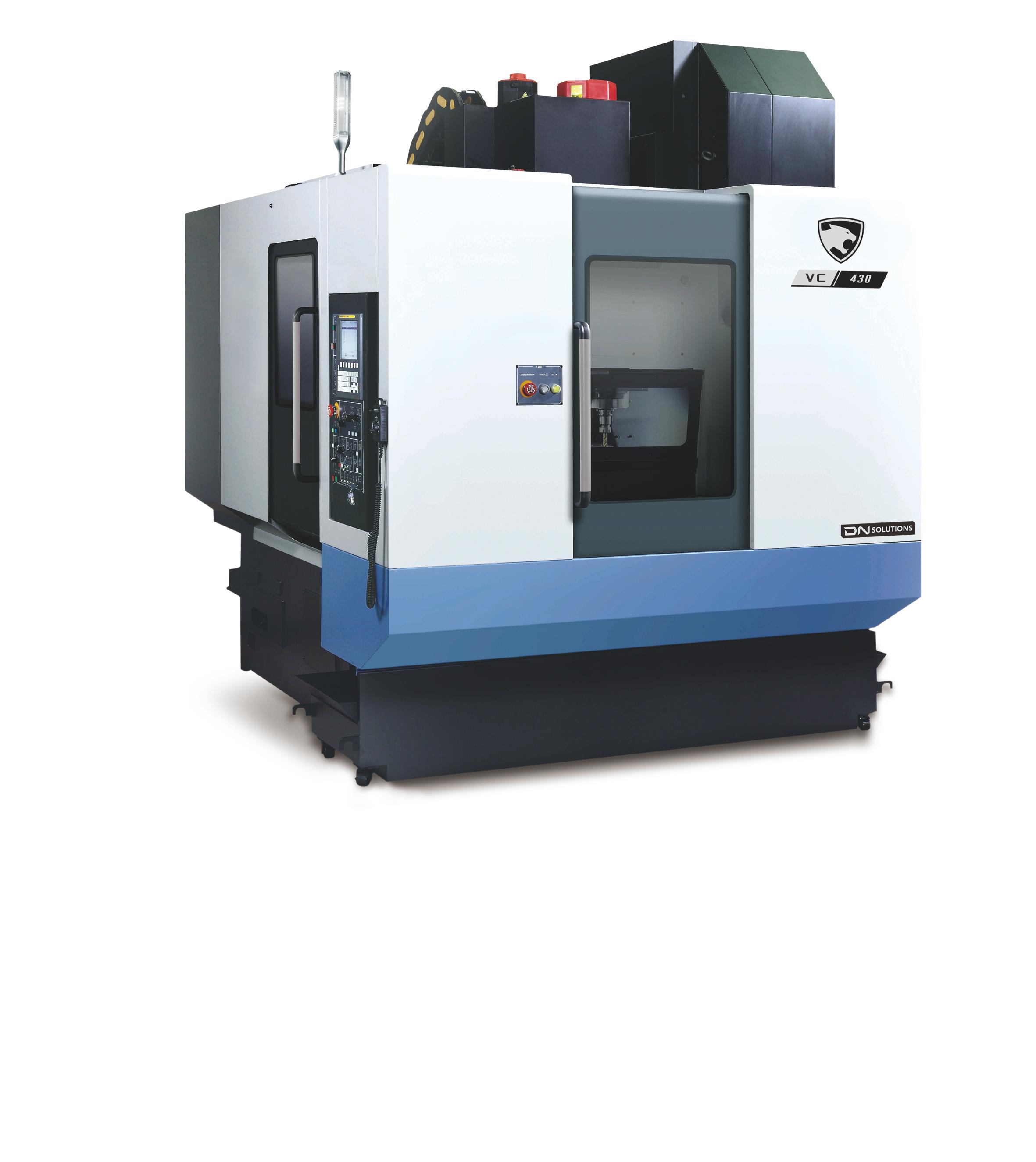

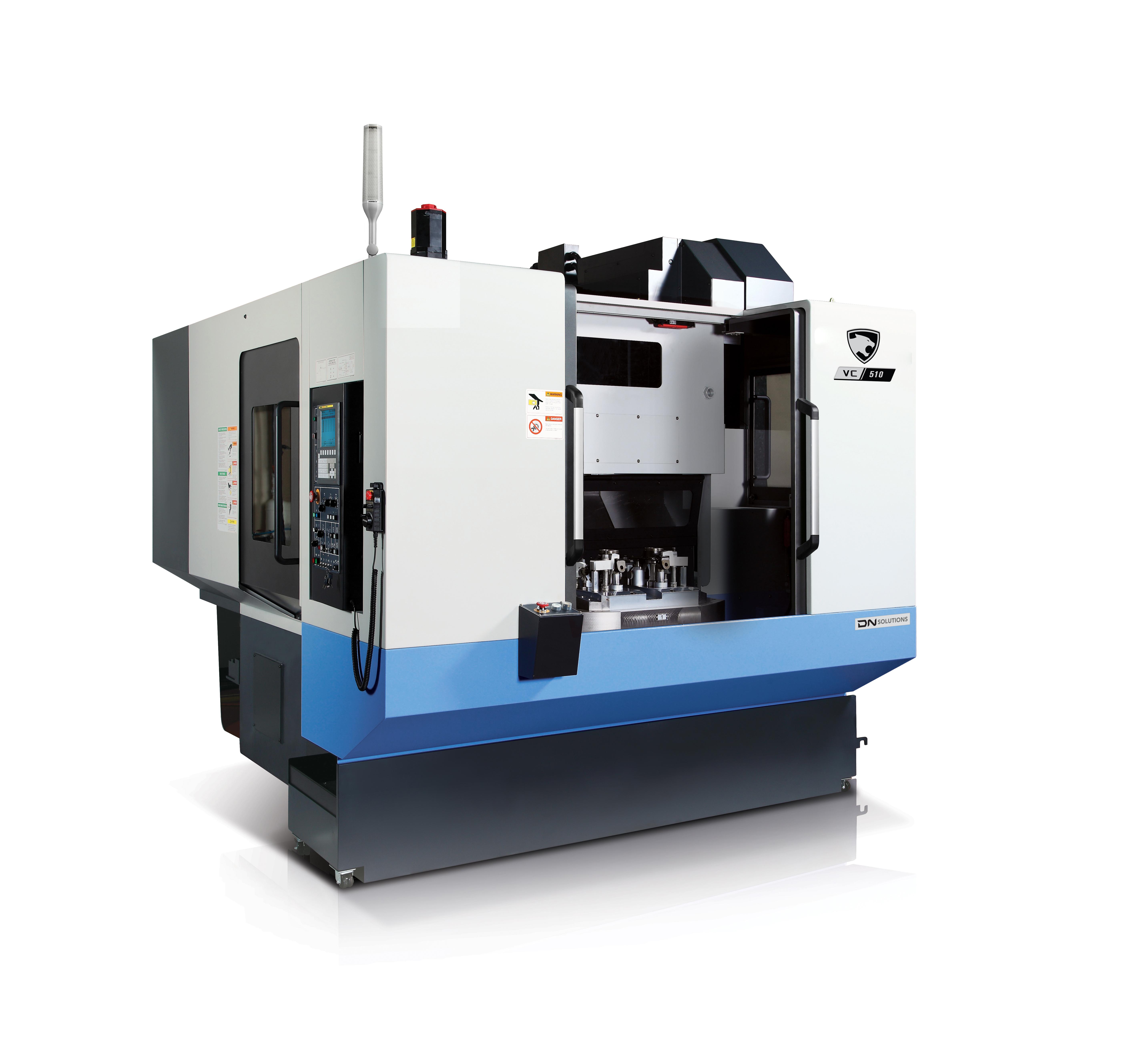

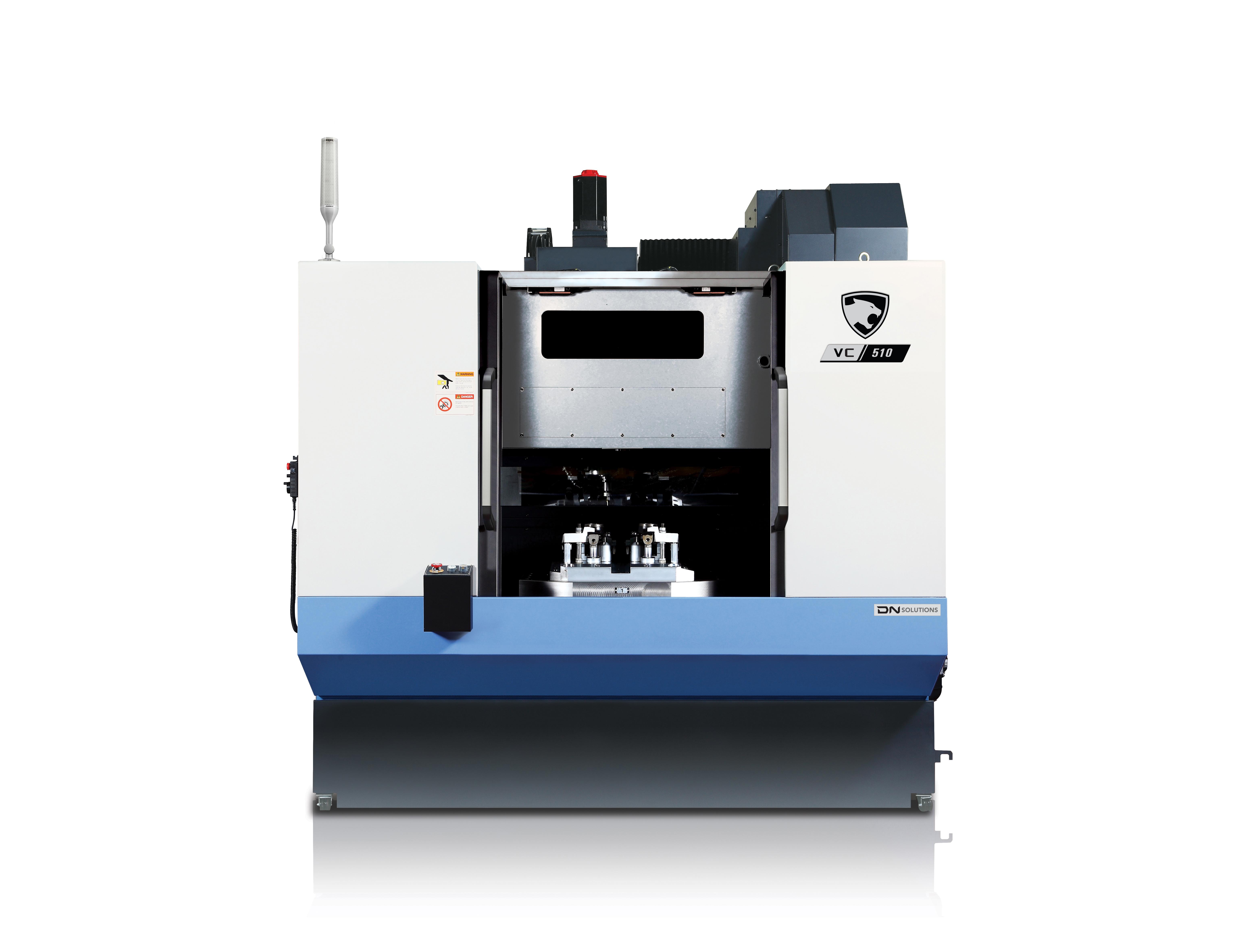

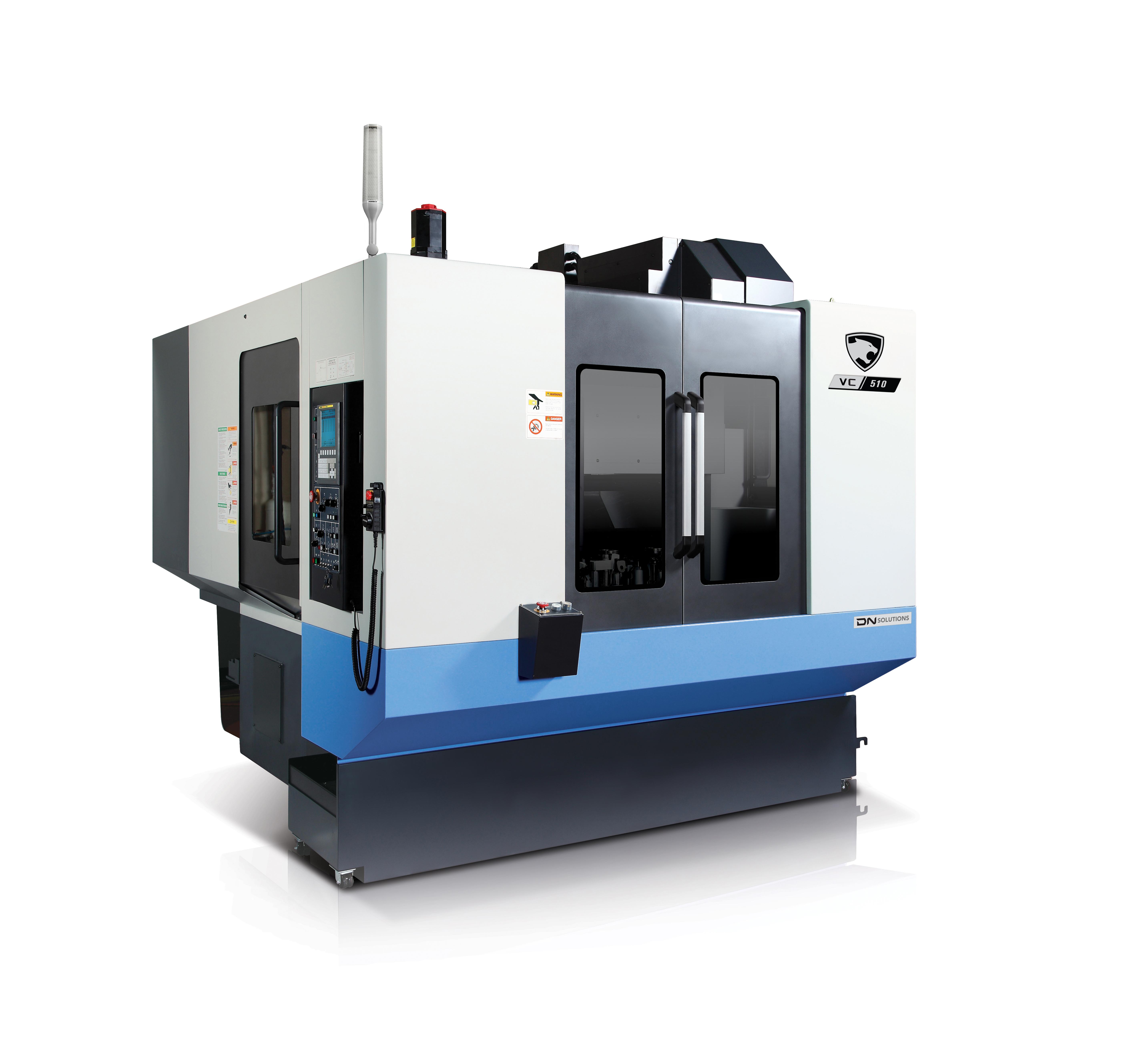

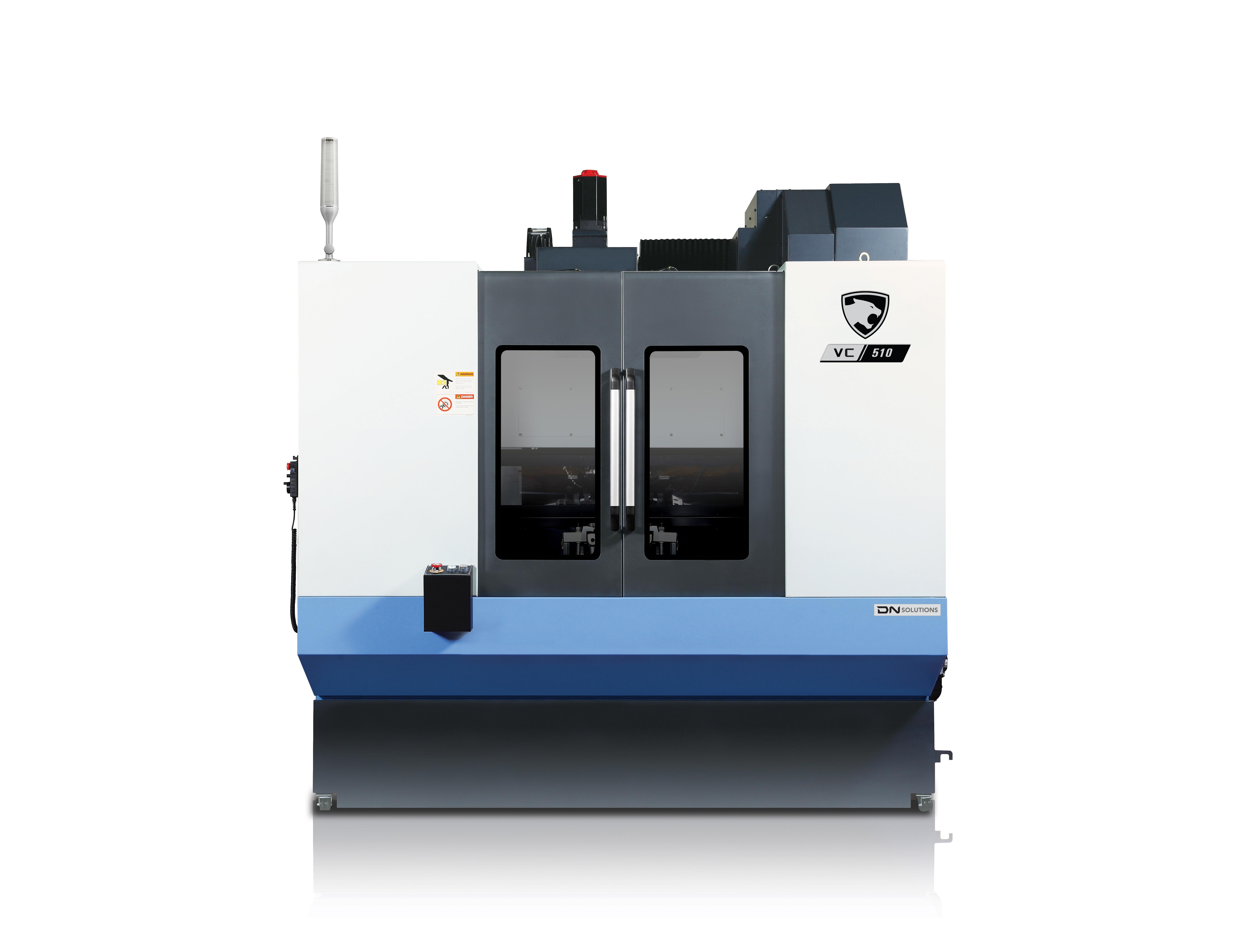

VC 430/510 Series

HIGH PRODUCTIVITY TWIN TABLE VERTICAL MACHINING CENTER

  • Optimerad precision: VC430/VC510-serien säkerställer hög precision under längre drift med en rörlig pelarkonstruktion och kraftfull spindel.
  • Maximerad produktivitet: Snabba arbetsstyckes byten med roterande paletter och samtidiga driftsfunktioner i VC 3600-serien ökar avsevärt effektiviteten.
  • Förbättrad hållbarhet: Båda serierna har robusta maskinstativ och avancerade servoenheter för förbättrad tillförlitlighet och konsekvent prestanda i krävande applikationer.

Highlights

  • Travels - X Axis Travel distance (mm): 762
  • Travels - Y Axis Travel distance (mm): 516
  • Travels - Z Axis Travel distance (mm): 570

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

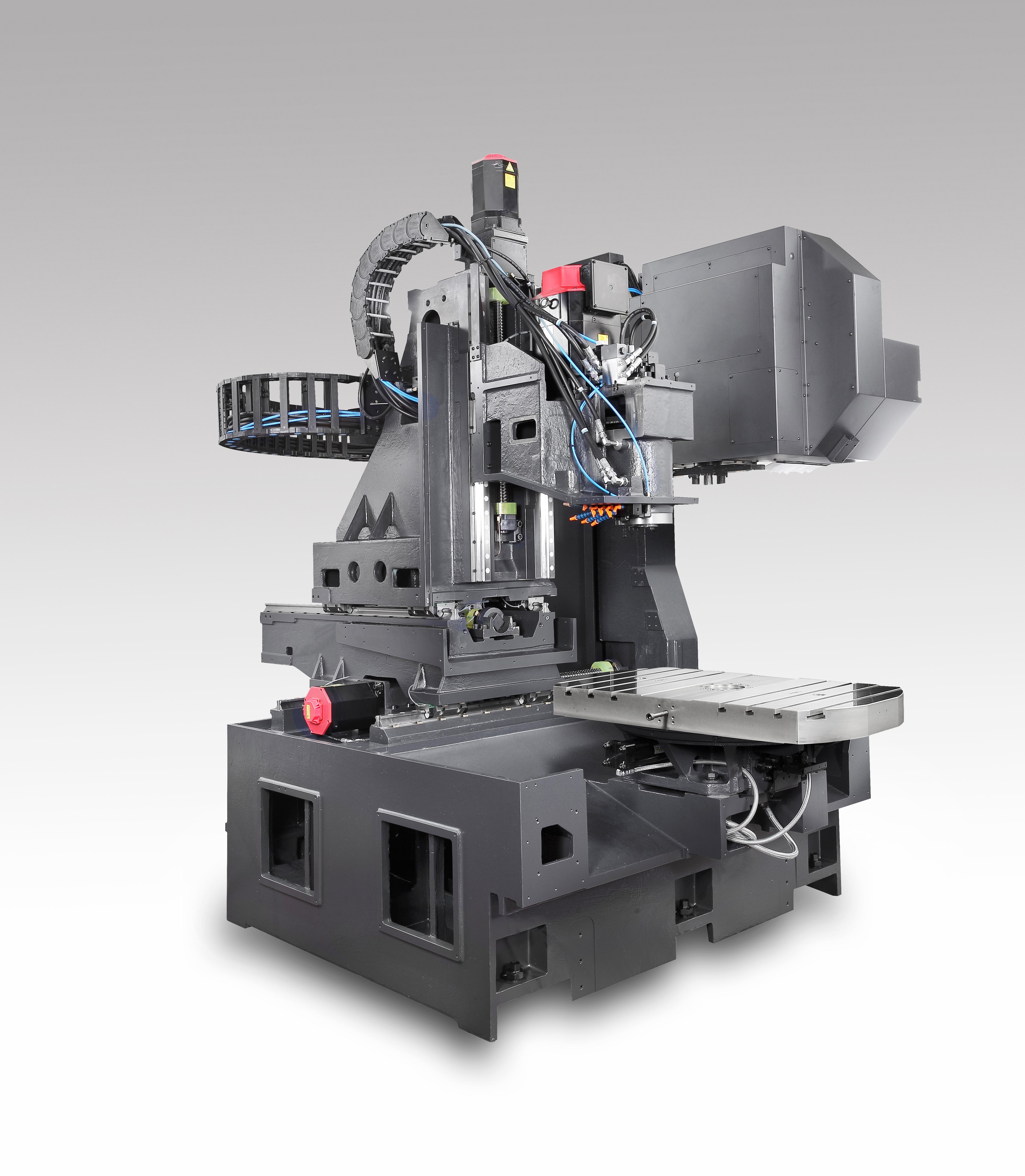

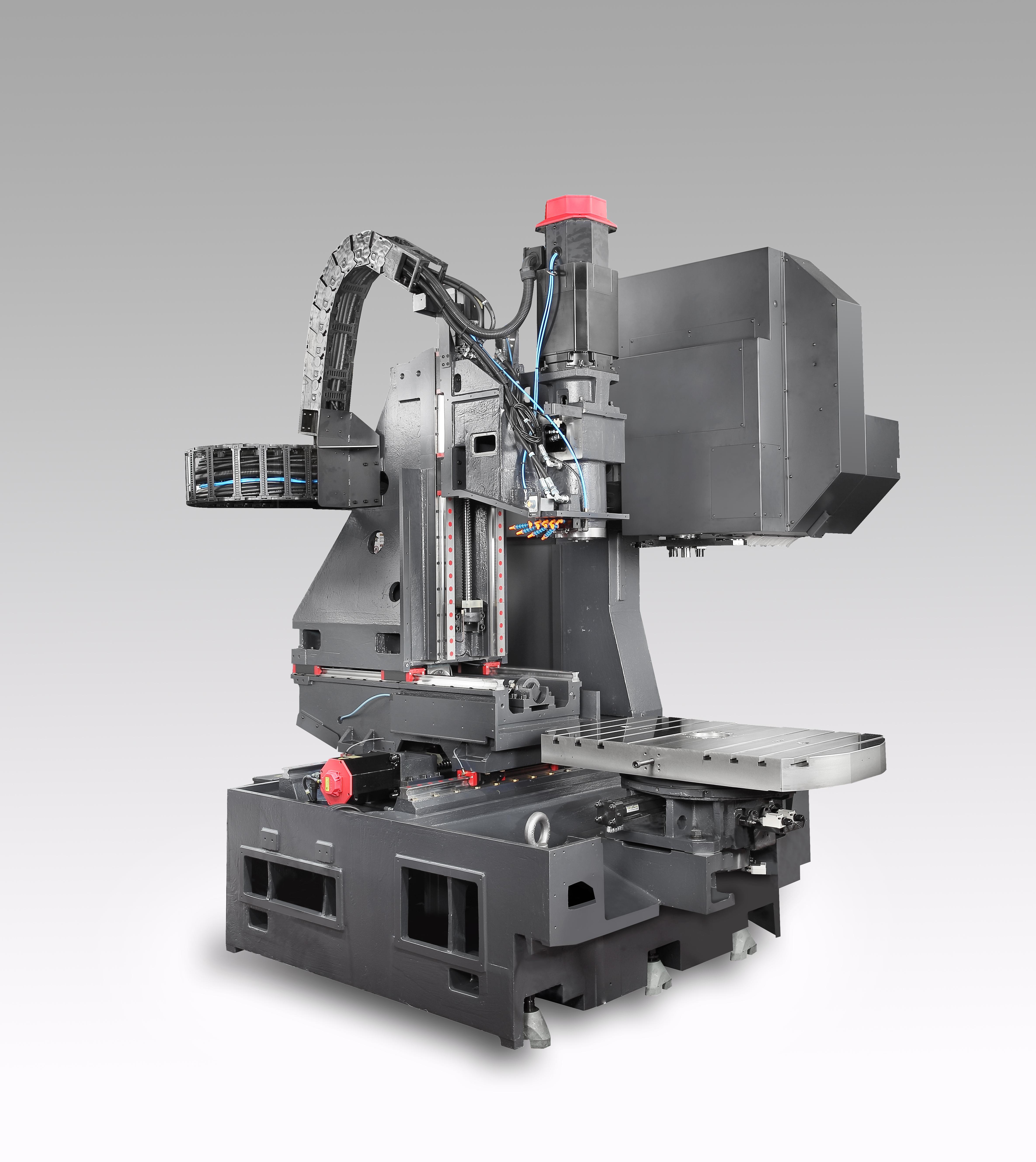

VC430/VC510-serien är vertikal snurrpalett bearbetningsmaskin med dubbla bord designade för högprecision över längre perioder. Med en rörlig pelarkonstruktion maximerar dessa maskiner produktiviteten genom snabba arbetsstyckes byten med en roterande palett och en kraftfull spindel.
VC 3600-serien är en kompakt högproduktiv vertikalt bearbetningsmaskin skräddarsydd för bil- och IT-industrin. Det inkluderar en samtidighetsdriftsfunktion där det roterande bordet vrids och alla axlar positioneras samtidigt under verktygsbyten. Förbättrad hållbarhet och tillförlitlighet uppnås genom ett mer styvt maskinstativ och en avancerad servoenhet, vilket gör den idealisk för krävande produktionsmiljöer.

Travels

Travels - X Axis Travel distance (mm) 762
Travels - Y Axis Travel distance (mm) 516
Travels - Z Axis Travel distance (mm) 570
Travels - Z Axis Rapid Traverse (m/min) 32

Feed rates

Feed rate - X Axis Rapid Traverse 40
Feed rate - Y Axis Rapid Traverse 40

Table

Table Length (mm) 860
Table Width (mm) 570
Max. Workpiece weight (kg) 350
Pallet Size (mm) 2x 860x570
Max. Table weight (kg) 350

Workpiece capacity

Max. Workpiece Height (mm) 520
Max. Workpiece weight (kg) 350

Tool storage capacity

Machining center - No. of tool station 30

Main spindle

Main Spindle Max. Speed 10000
Main Spindle Max. Power 18.5
Main Spindle Max. Torque 117.7
Tool Taper (ISO) BT40

Turret

Turret - No. of tool station 30

Dimensions

Length (mm) 3260
Height (mm) 3130
Width (mm) 2580
Weight (kg) 9200
  Namn Ladda ner File type
VC 430/510 Series
VC_430_510.pdf 3478 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
