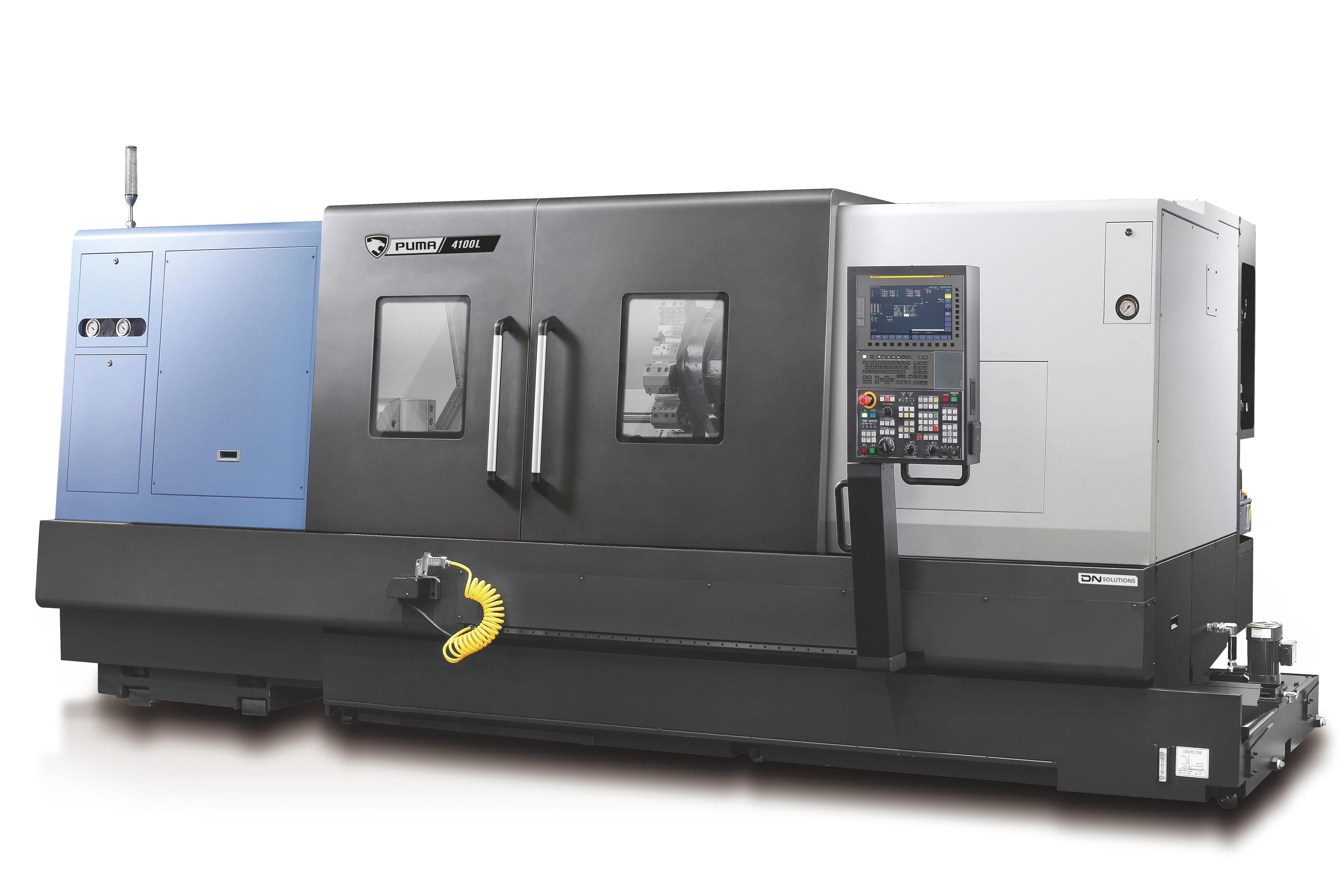

PUMA 4100 Series

MEDIUM TO LARGE TURNING CENTERS WITH 2-AXIS THROUGH TO Y-AXIS MACHINING CAPABILITIES

  • Hög precision och styvhet: Den robusta boxgejdkonstruktionen och högtmoment motorer säkerställer stabil och exakt bearbetning även för utmanande material.
  • Mångsidighet i applikationer: Valfri Y-axel och gängningsfunktioner gör det möjligt att hantera komplexa arbetsstycken, vilket gör maskinerna lämpliga för en mängd olika industrier.
  • Effektiv kraftöverföring: Tvåstegs växellåda ger optimal kraft och moment, vilket förbättrar bearbetningseffektiviteten och produktiviteten för medelstora till stora arbetsstycken.

Highlights

  • Travels - X Axis Travel distance (mm): 352
  • Travels - Z Axis Travel distance (mm): 1105
  • Chuck size (mm): 304.8
  • Max. Turning Diameter (mm): 550
  • Max. Turning Length (mm): 1074

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

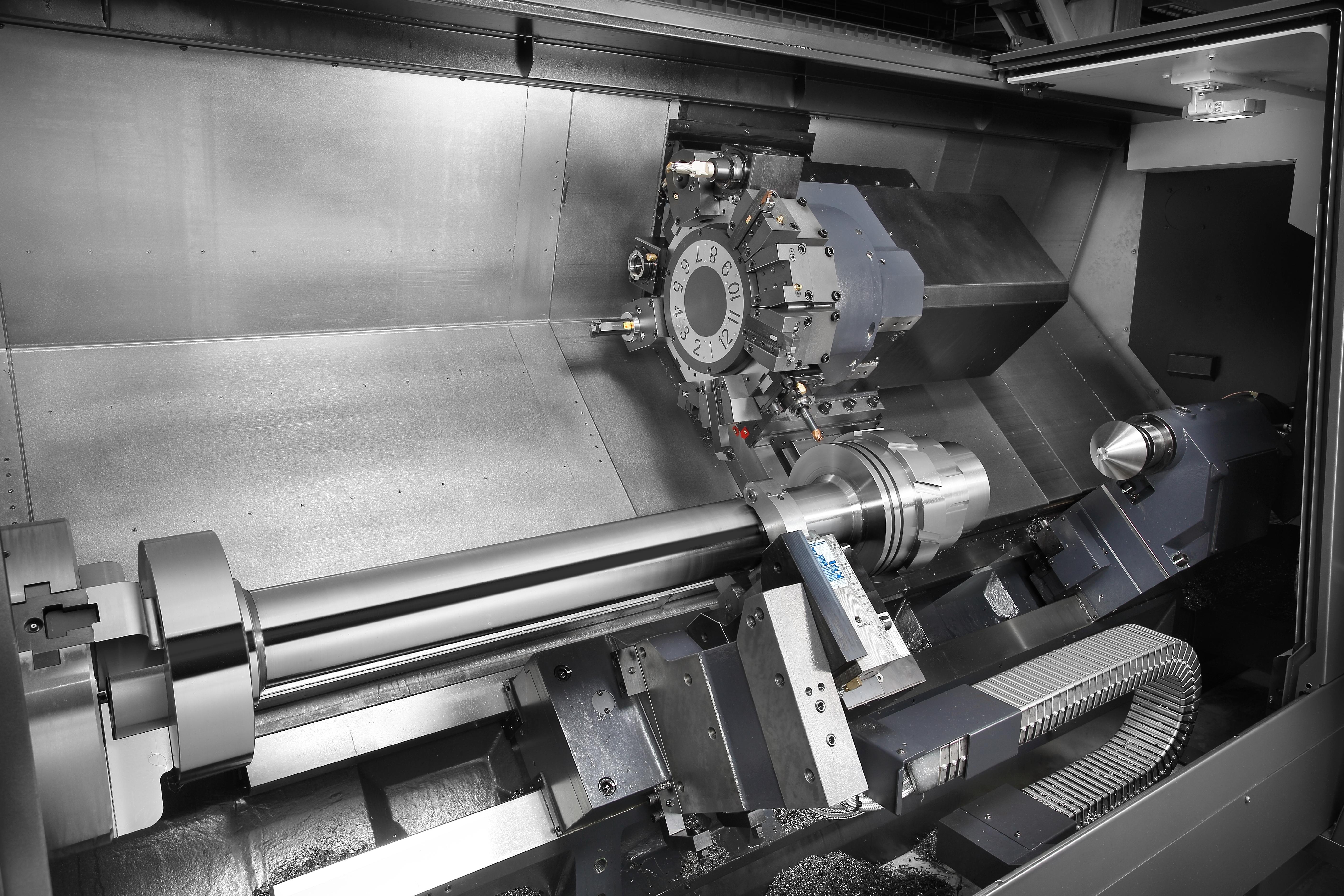

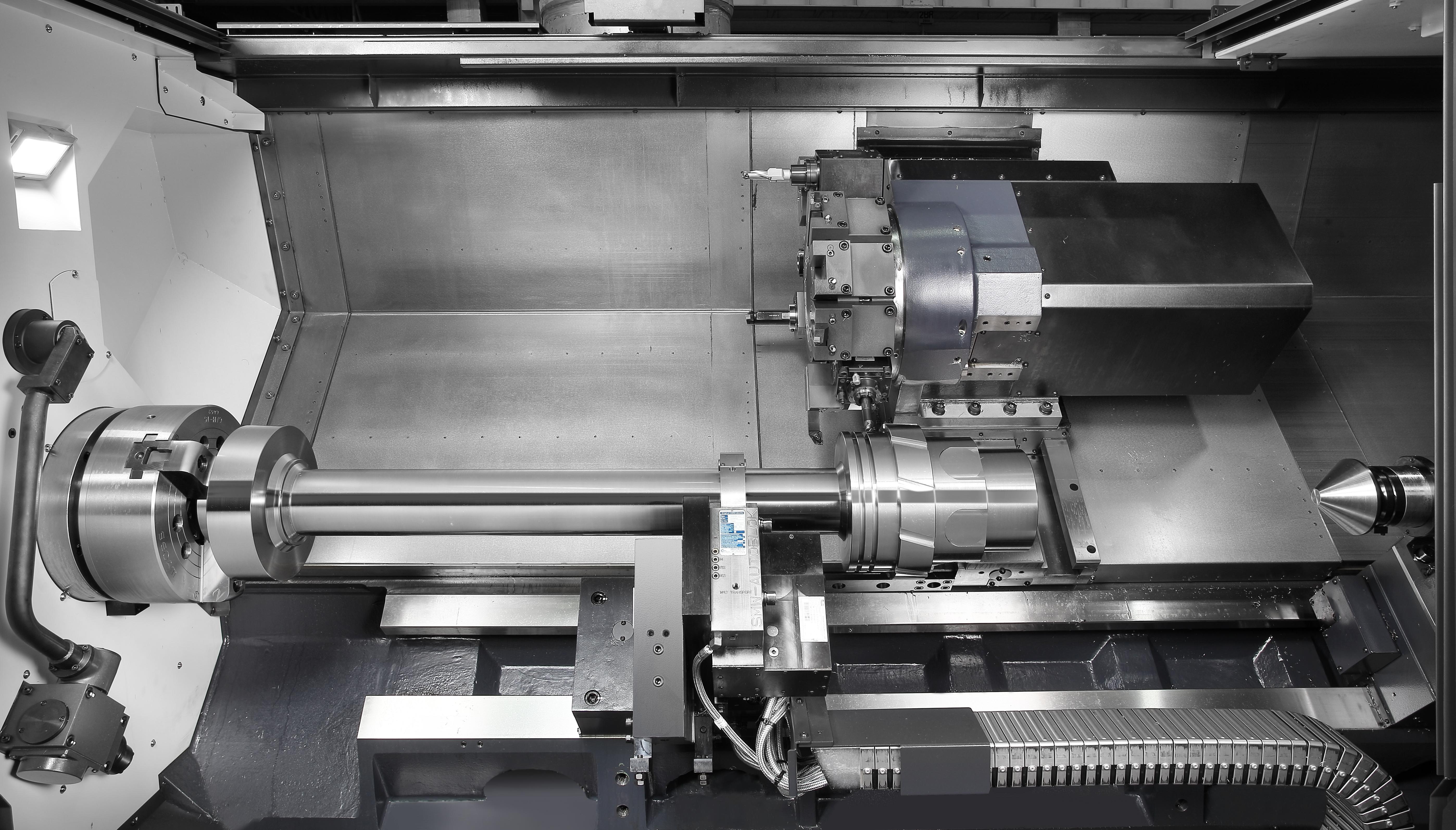

PUMA 4100/5100-seriens maskiner är horisontella svarvcentra designade för bearbetning av medelstora till stora arbetsstycken. De är kraftfulla maskiner som använder en tvåstegs växellåda, högmomentmotorer och har en styv boxgejdkonstruktion. Utvalda modeller kan bearbeta komplexa arbetsstycken genom att använda den valfria Y-axelfunktionen och DN Solutions gängningsfunktioner som är särskilt användbara för olja- och gasdelar, vilket gör PUMA 4100/5100-maskinerna till den ideala lösningen för många industrier och applikationer.

DETAIL1468 https://youtu.be/wrYPdkKxhto https://youtu.be/wrYPdkKxhto

Travels

Travels - X Axis Travel distance (mm) 352
Travels - Z Axis Travel distance (mm) 1105
Travels - X Axis Rapid Traverse (m/min) 16
Travels - Z Axis Rapid Traverse (m/min) 20

Tool storage capacity

Machining center - No. of tool station 12

Capacity

Chuck size (mm) 304.8
Max. Turning Diameter (mm) 550
Max. Turning Length (mm) 1074
Bar Capacity (mm) 102

Main spindle

Main Spindle Max. Speed 2800
Main Spindle Max. Power 35
Main Spindle Max. Torque 1584

Turret

Turret - No. of tool station 12

Dimensions

Length (mm) 4654
Height (mm) 2194
Width (mm) 2056
Weight (kg) 9450
