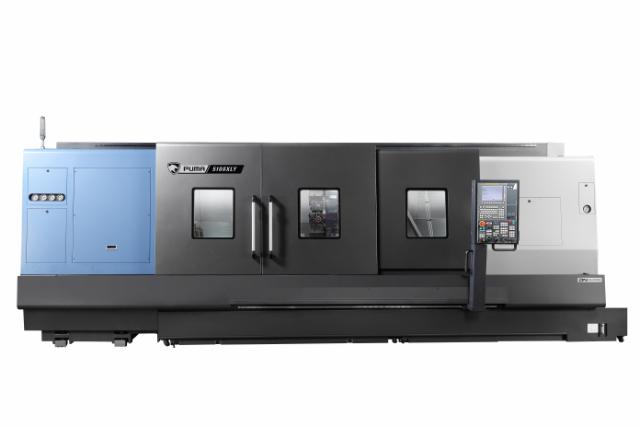

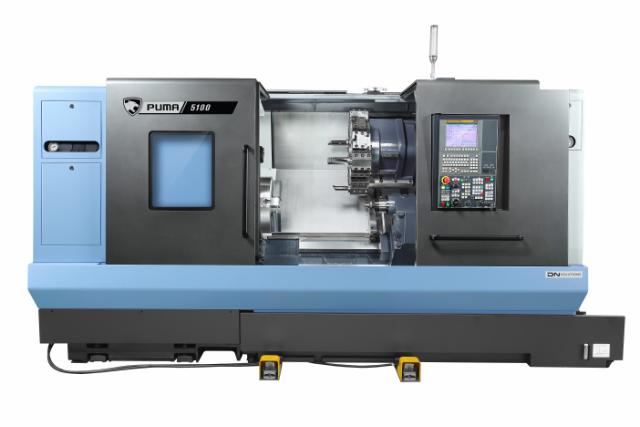

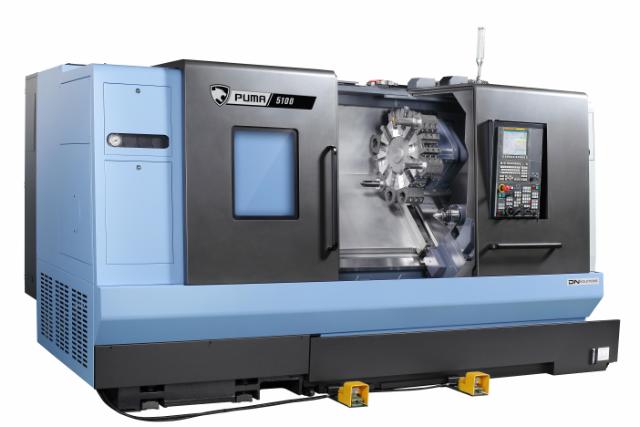

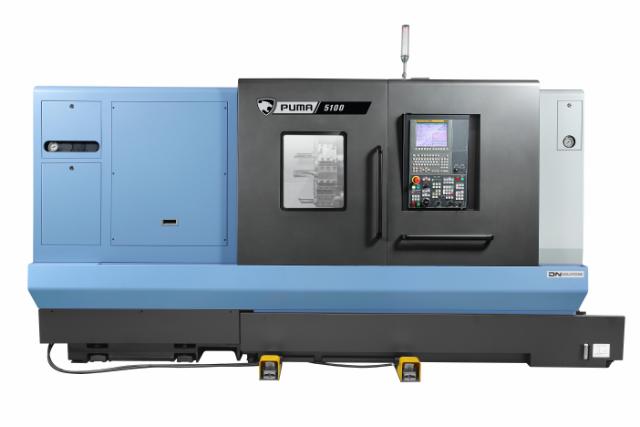

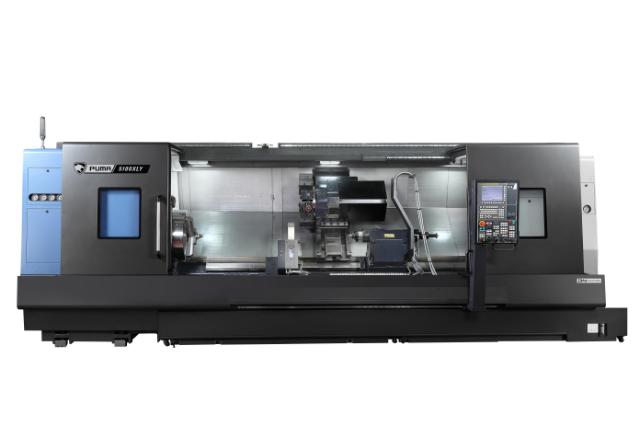

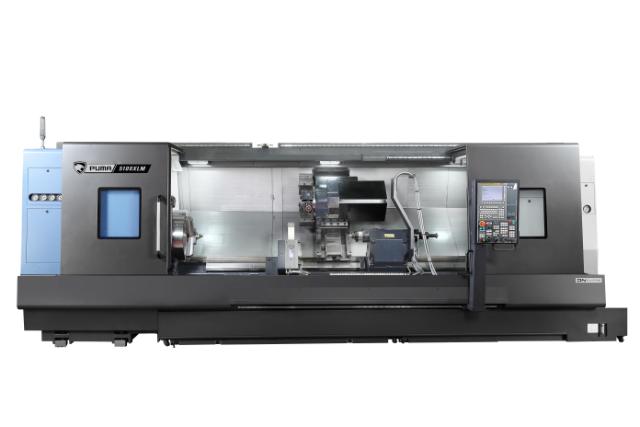

PUMA 5100 Series

MEDIUM TO LARGE TURNING CENTERS WITH 2-AXIS THROUGH TO Y-AXIS MACHINING CAPABILITIES

  • Hög precision och styvhet: Den robusta boxgejdkonstruktionen och högtmoment motorer säkerställer stabil och exakt bearbetning även för utmanande material.
  • Mångsidighet i applikationer: Valfri Y-axel och gängningsfunktioner gör det möjligt att hantera komplexa arbetsstycken, vilket gör maskinerna lämpliga för en mängd olika industrier.
  • Effektiv kraftöverföring: Tvåstegs växellåda ger optimal kraft och moment, vilket förbättrar bearbetningseffektiviteten och produktiviteten för medelstora till stora arbetsstycken.

Highlights

  • Travels - X Axis Travel distance (mm): 362
  • Travels - Z Axis Travel distance (mm): 1105
  • Chuck size (mm): 381
  • Max. Turning Diameter (mm): 650
  • Max. Turning Length (mm): 1032

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

PUMA 4100/5100-seriens maskiner är horisontella svarvcentra designade för bearbetning av medelstora till stora arbetsstycken. De är kraftfulla maskiner som använder en tvåstegs växellåda, högmomentmotorer och har en styv boxgejdkonstruktion. Utvalda modeller kan bearbeta komplexa arbetsstycken genom att använda den valfria Y-axelfunktionen och DN Solutions gängningsfunktioner som är särskilt användbara för olja- och gasdelar, vilket gör PUMA 4100/5100-maskinerna till den ideala lösningen för många industrier och applikationer.

DETAIL1478 https://youtu.be/dR445jeVO6I https://youtu.be/dR445jeVO6I

Travels

Travels - X Axis Travel distance (mm) 362
Travels - Z Axis Travel distance (mm) 1105
Travels - X Axis Rapid Traverse (m/min) 16
Travels - Z Axis Rapid Traverse (m/min) 20

Tool storage capacity

Machining center - No. of tool station 10

Capacity

Chuck size (mm) 381
Max. Turning Diameter (mm) 650
Max. Turning Length (mm) 1032
Bar Capacity (mm) 116.5

Main spindle

Main Spindle Max. Speed 2800
Main Spindle Max. Power 37
Main Spindle Max. Torque 3280

Turret

Turret - No. of tool station 10

Dimensions

Length (mm) 4759
Height (mm) 2194
Width (mm) 2056
Weight (kg) 10100
  Namn Ladda ner File type
PUMA 5100 Series
PUMA_5100.pdf 6174 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
