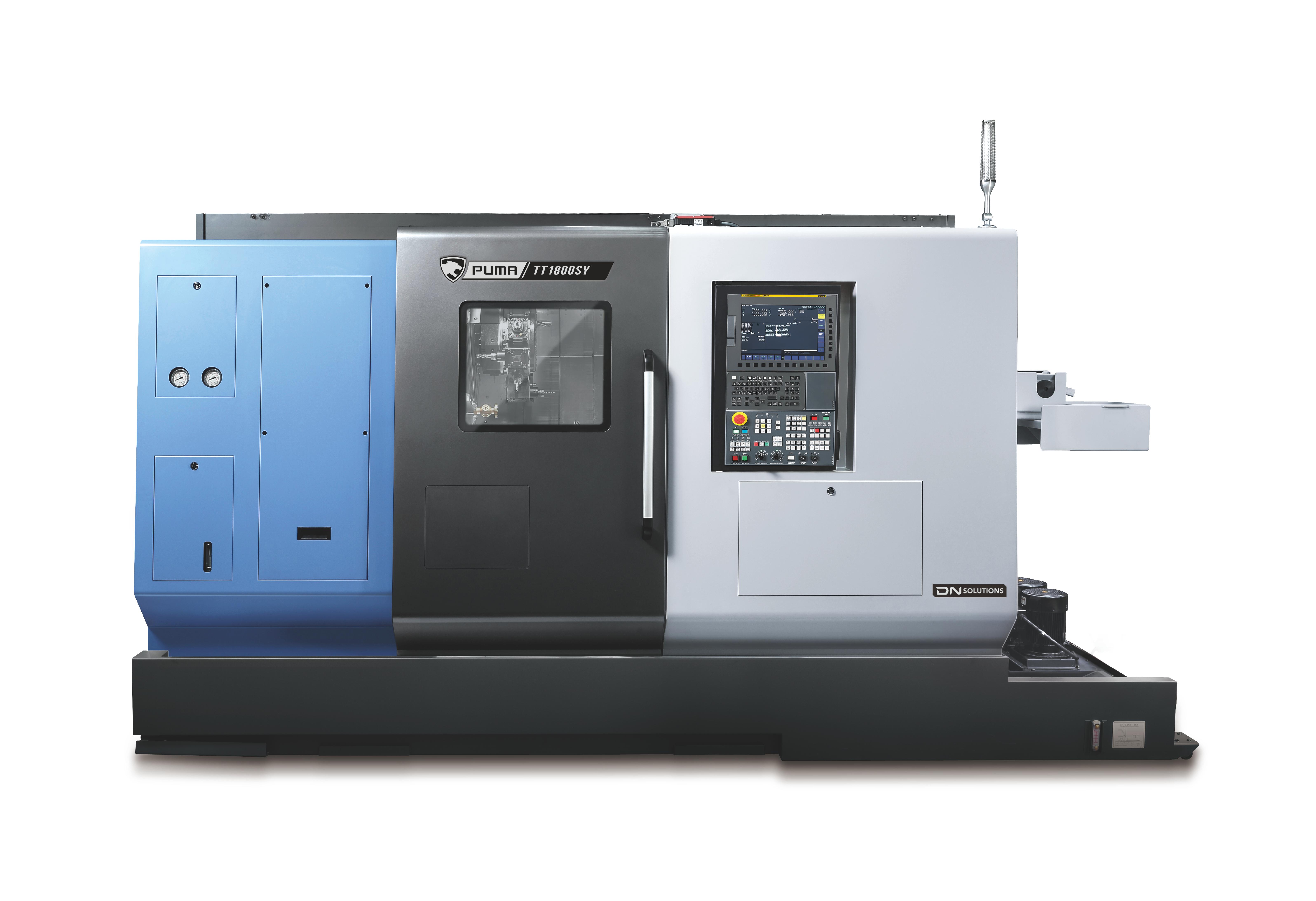

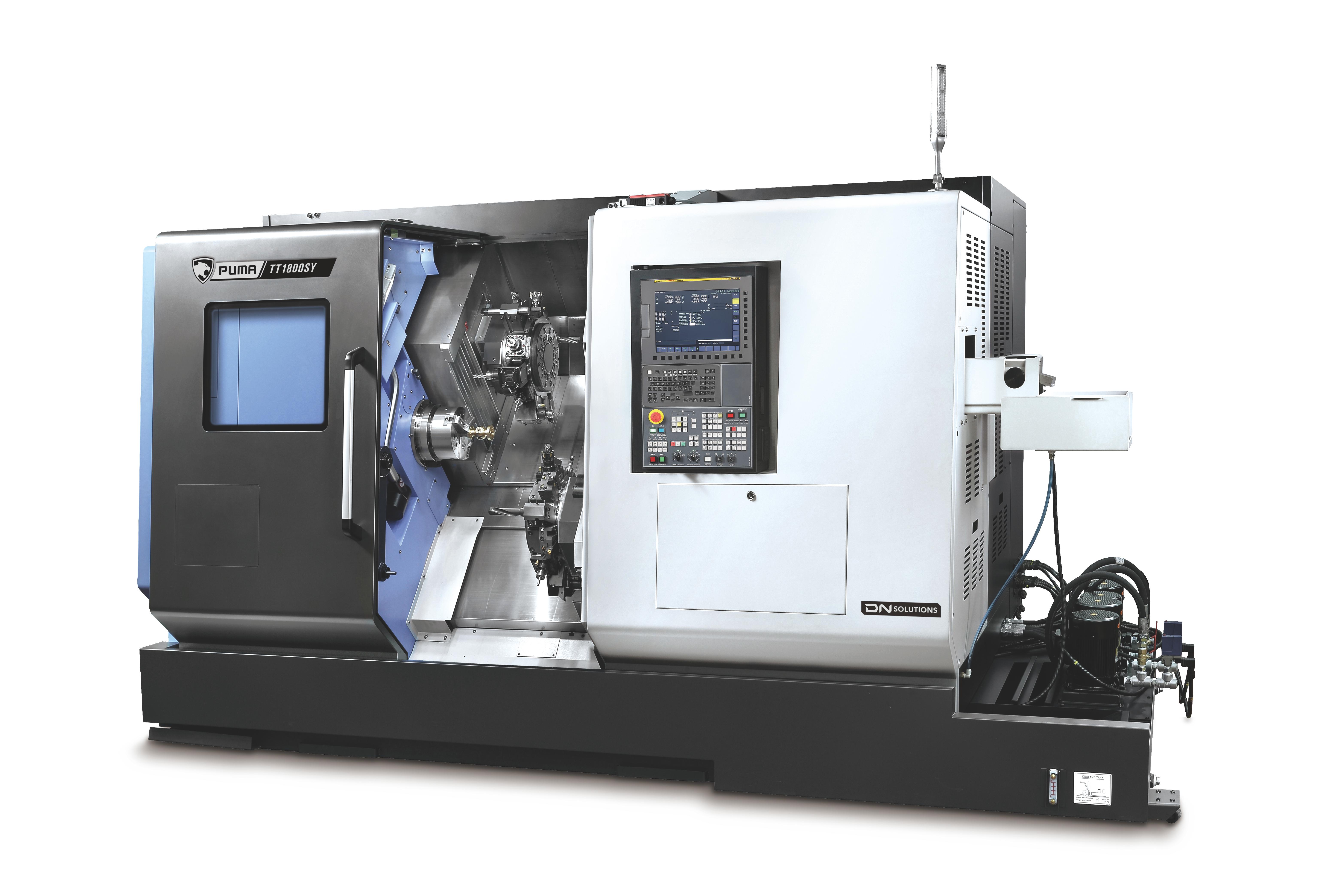

PUMA TT1800 Series
- Dubbelspindel effektivitet: Två motstående spindlar med lika kraft möjliggör samtidig bearbetning på två ytor, vilket avsevärt ökar produktiviteten.

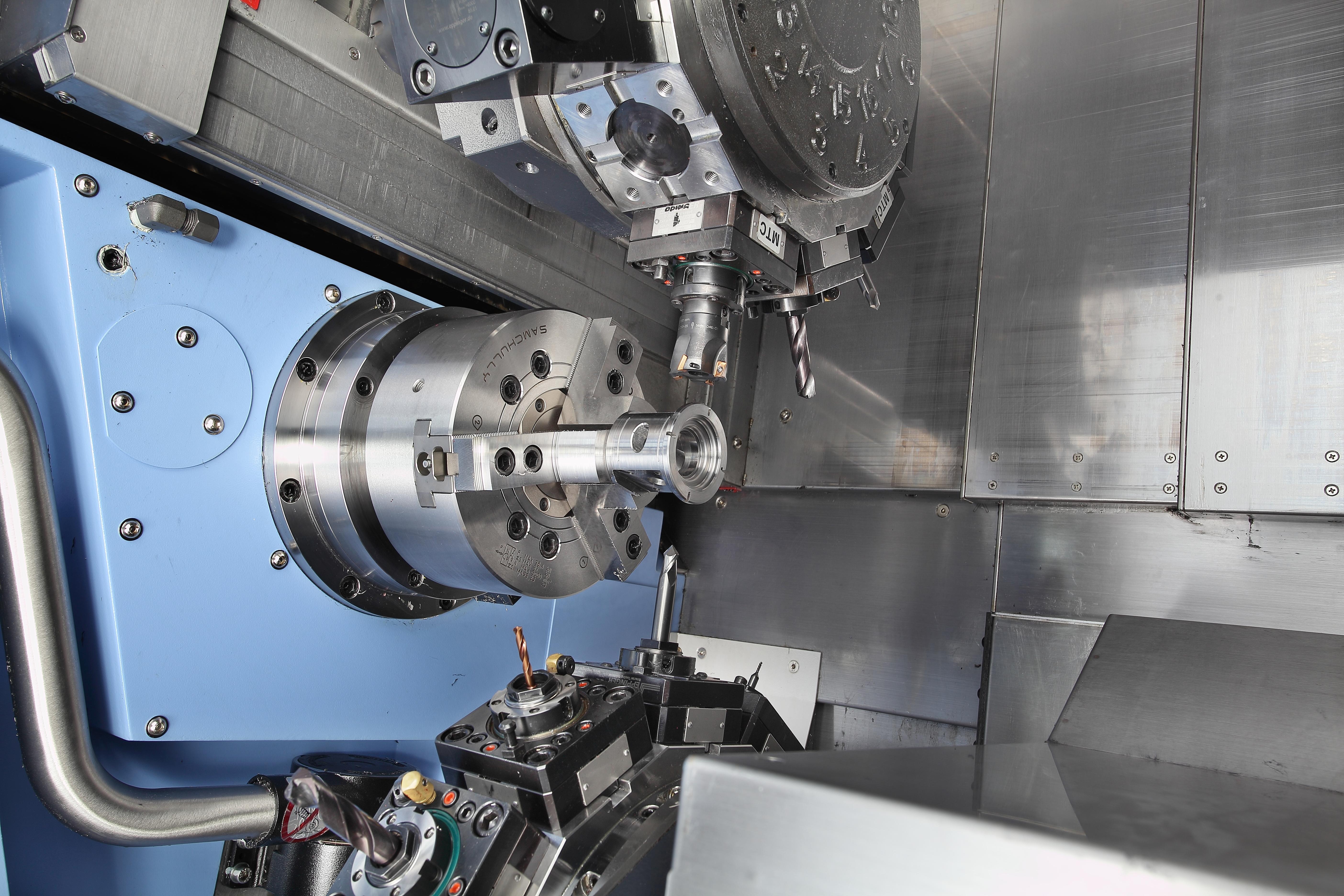

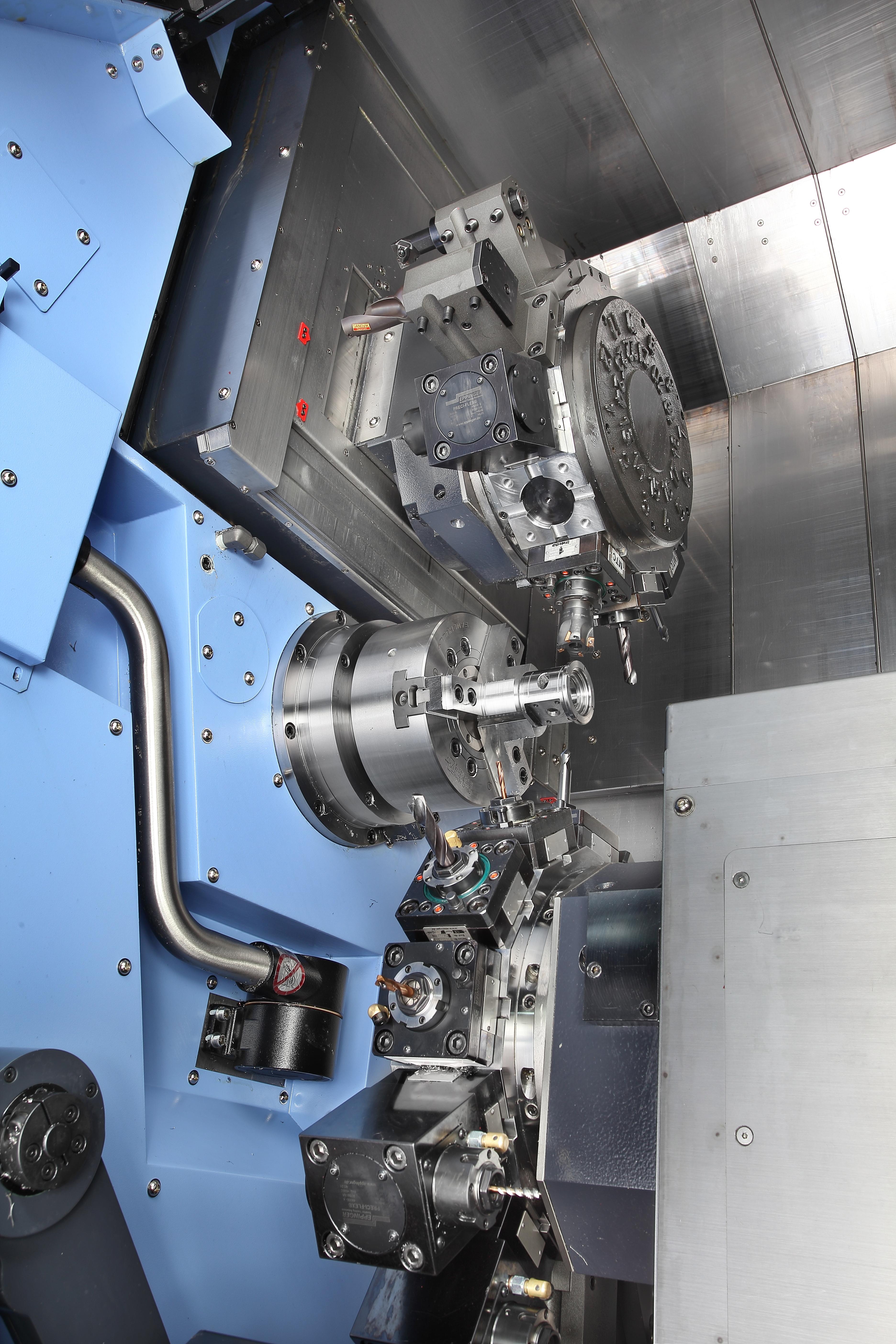

- Flexibla bearbetningsmöjligheter: Utrustade med övre/undre revolvrar och Y-axelfunktionalitet, hanterar dessa maskiner komplexa uppgifter med precision och effektivitet.
- Automatiserad drift: Oberoende spindelbearbetning och automatisk detaljutmatning strömlinjeformar operationerna, minskar stilleståndstiden och maximerar genomströmningen.
Highlights
- Travels - X Axis Travel distance (mm): 190
- Travels - Y Axis Travel distance (mm): 100
- Travels - Z Axis Travel distance (mm): 700
- Chuck size (mm): 203.2
- Max. Turning Diameter (mm): 230
- Max. Turning Length (mm): 230
Kompatibelt styrsystem
Beskrivning av serier

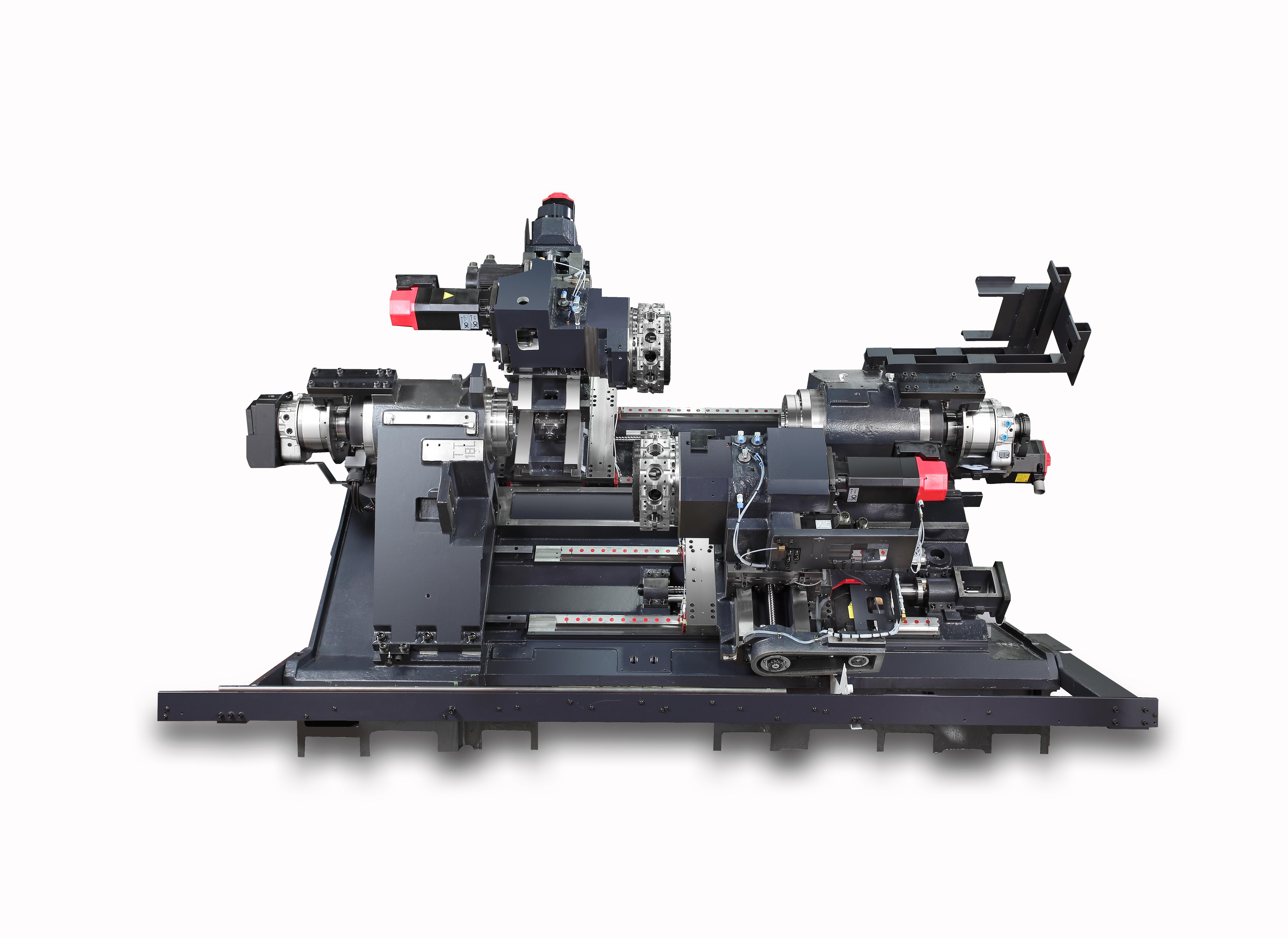

PUMA TT1300, TT1800, TT2100 och TT2500-serien är högproduktivt horisontella svarvcentra med stångkapaciteter från 42 mm till 81 mm. Dessa maskiner är utrustade med två motstående spindlar och övre/undre revolvrar med Y-axelkapacitet för samtidig två-yts bearbetning. Båda spindlarna har lika kraft och kapacitet, vilket möjliggör oberoende drift och automatisk arbetsstyckesutmatning, vilket avsevärt ökar produktiviteten. Favorit världen över, PUMA TT-serien är känd för sin bästa prestanda i klassen och tillförlitlighet, vilket gör den till en av DN Solutions toppsäljande produkter. |
Specifikationer
Travels
Travels - X Axis Travel distance (mm) | 190 |
---|---|
Travels - Y Axis Travel distance (mm) | 100 |
Travels - Z Axis Travel distance (mm) | 700 |
Travels - X Axis Rapid Traverse (m/min) | 20 |
Travels - Y Axis Rapid Traverse (m/min) | 15 |
Travels - Z Axis Rapid Traverse (m/min) | 40 |
Tool storage capacity
Machining center - No. of tool station | 24 |
---|
Capacity
Chuck size (mm) | 203.2 |
---|---|
Max. Turning Diameter (mm) | 230 |
Max. Turning Length (mm) | 230 |
Bar Capacity (mm) | 65 |
Main spindle
Main Spindle Max. Speed | 5000 |
---|---|
Main Spindle Max. Power | 22 |
Main Spindle Max. Torque | 208 |
Turret
Rotary Tool (r/min) | 6000 |
---|---|
Turret - No. of tool station | 24 |
Dimensions
Length (mm) | 3905 |
---|---|
Height (mm) | 2080 |
Width (mm) | 2250 |
Weight (kg) | 8800 |
Namn | Ladda ner | File type | |
---|---|---|---|
|
PUMA_TT1800.pdf | 5723 KB | |
|
TOOLING SYSTEM-PUMA-TT-1800.pdf | 277 KB |
Leverans och installation
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
