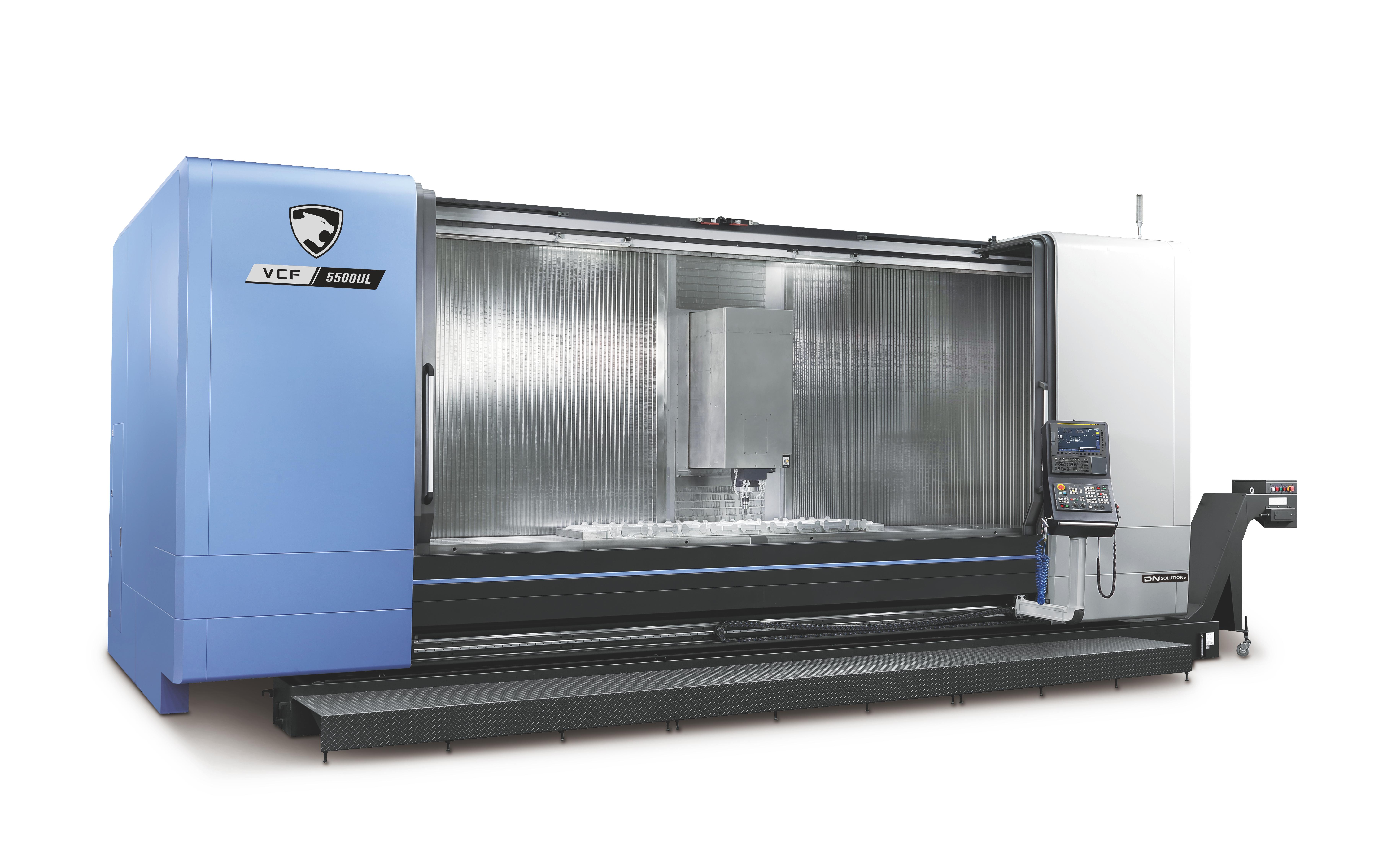

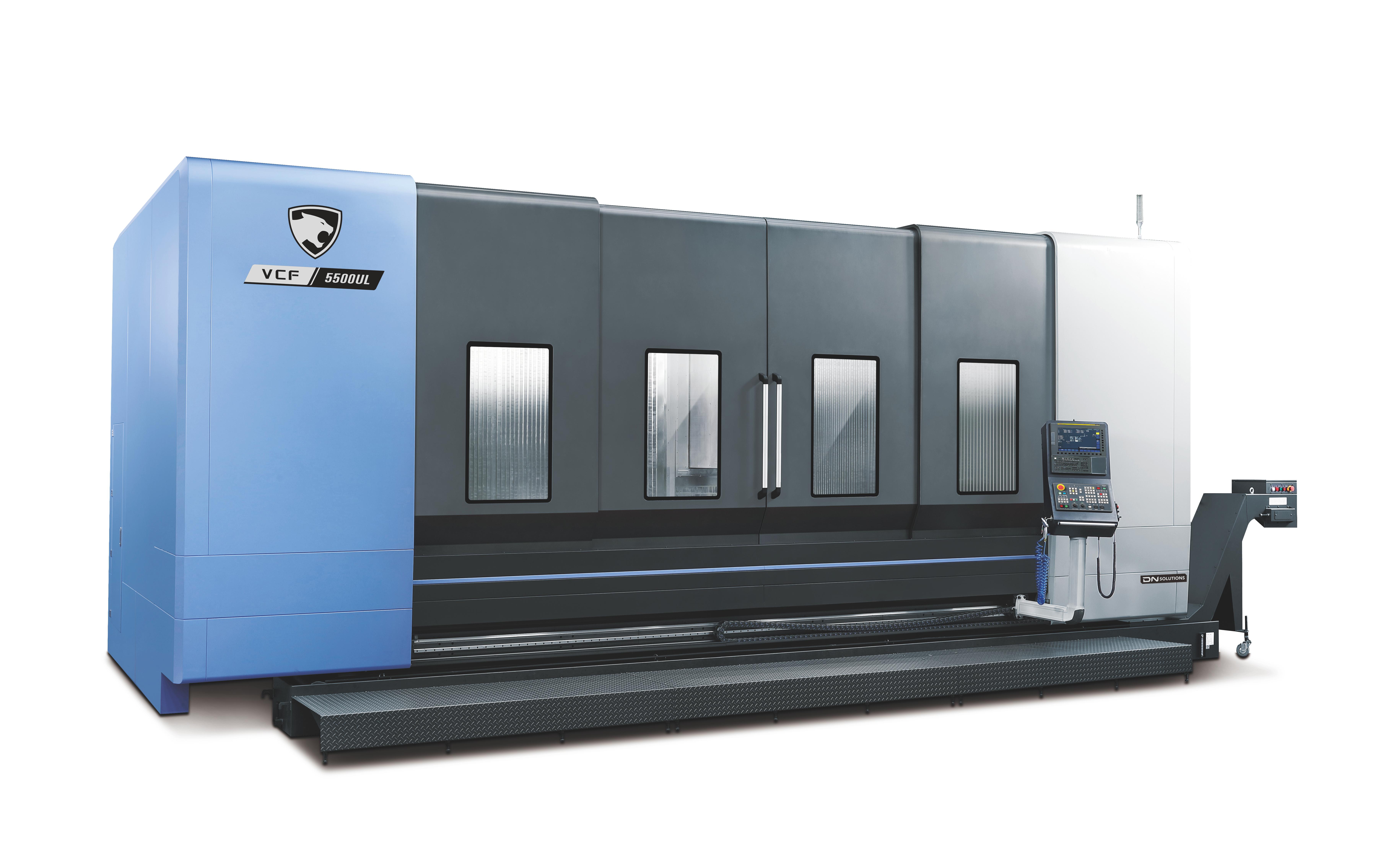

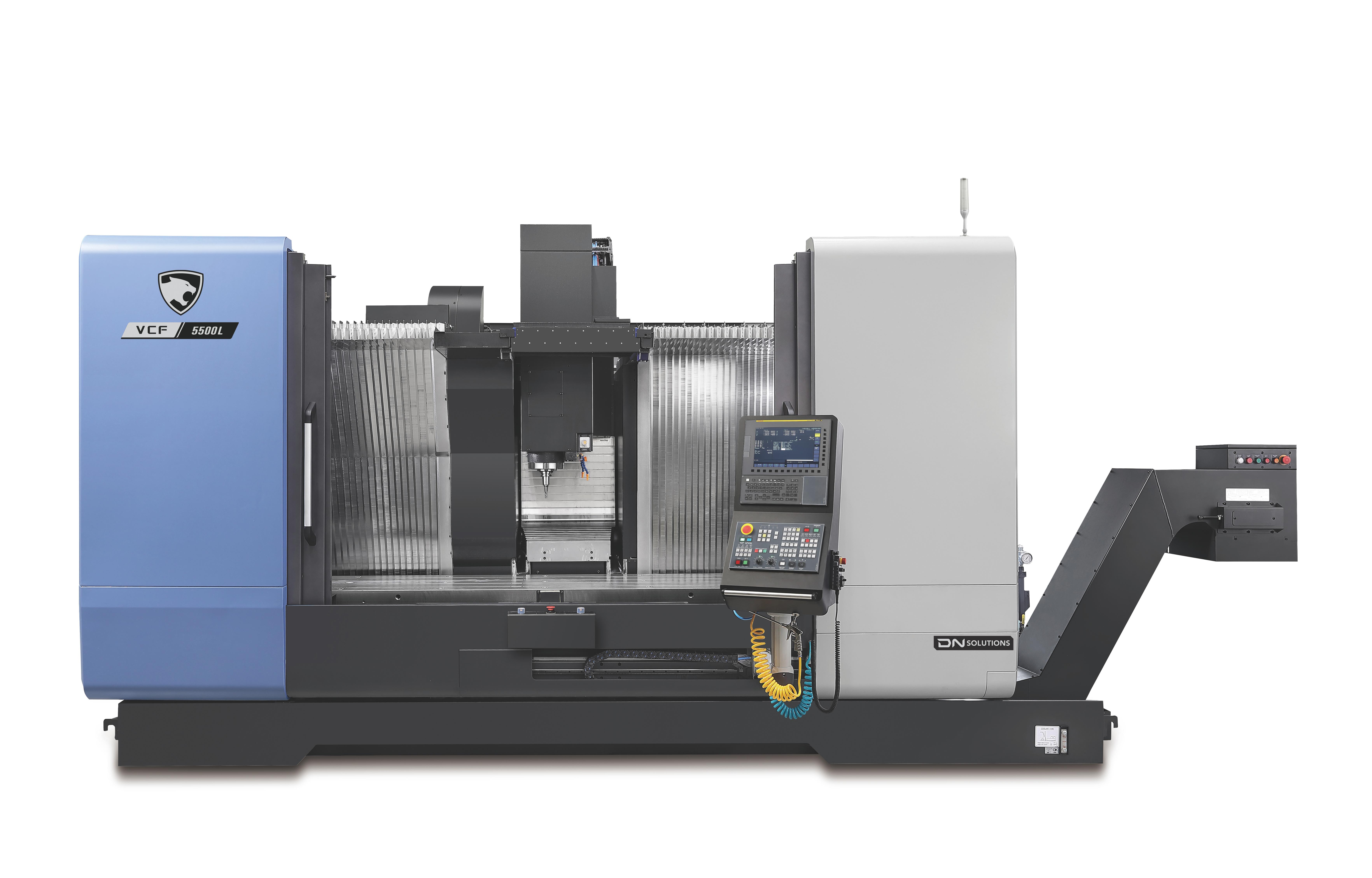

VCF 5500 Series

MULTI-PURPOSE VERTICAL MACHINING CENTER

  • Mångsidig bearbetning: Både VCF 5500 och VCF 850II-serien är designade för ett brett utbud av applikationer, från batteriboxar till komplexa delar.
  • Förbättrad produktivitet: Valfria funktioner som roterande bord och mittavdelare maximerar effektiviteten och produktionen, särskilt för långsträckta delar.
  • Förbättrad skärprestanda: VCF 850II-serien erbjuder kraftiga B-axlar för större bearbetningsprecision och flexibilitet i krävande uppgifter.

Highlights

  • Travels - X Axis Travel distance (mm): 5000
  • Travels - Y Axis Travel distance (mm): 550
  • Travels - Z Axis Travel distance (mm): 570

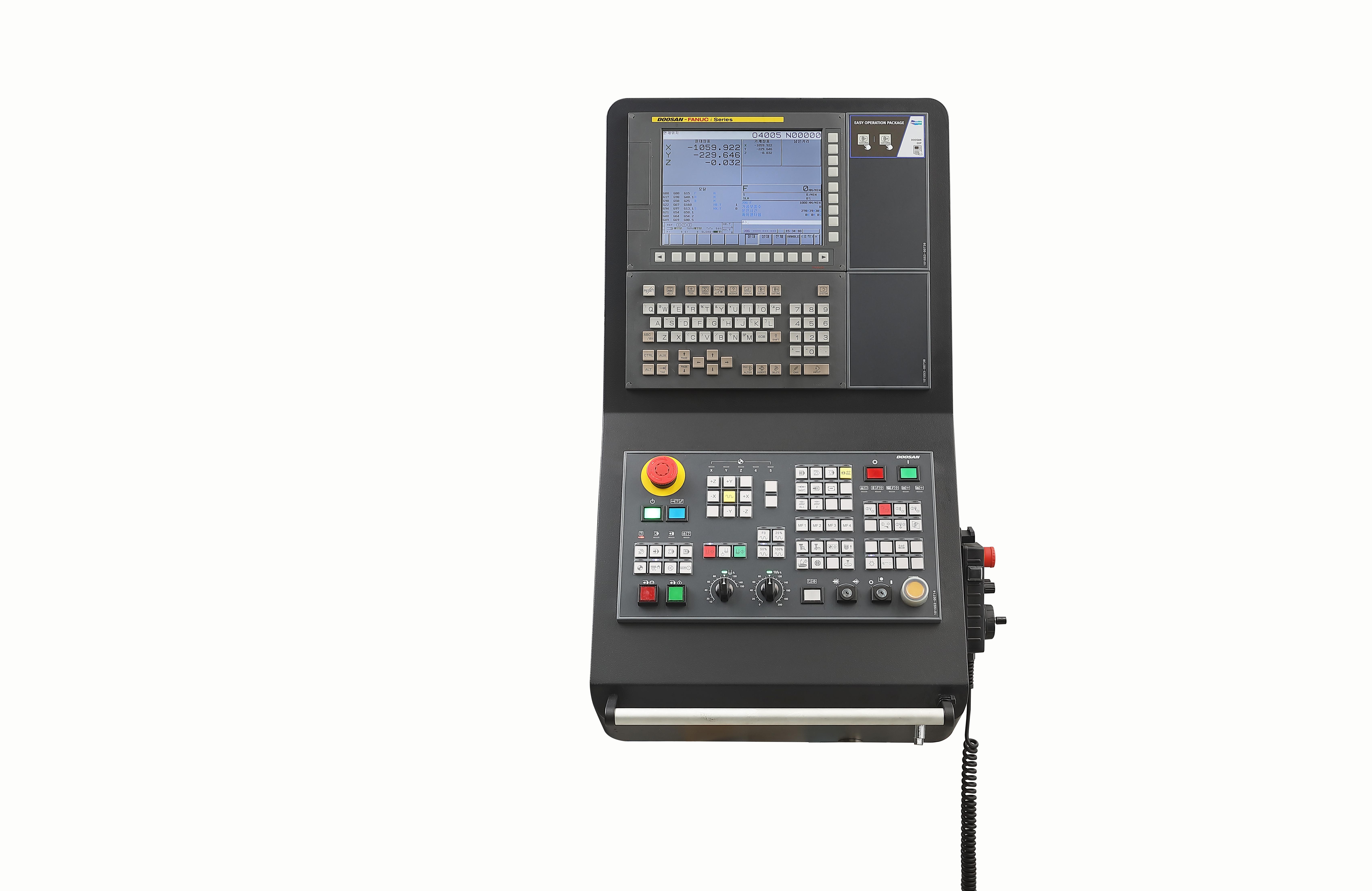

Kompatibelt styrsystem

    Fanuc

Beskrivning av serier

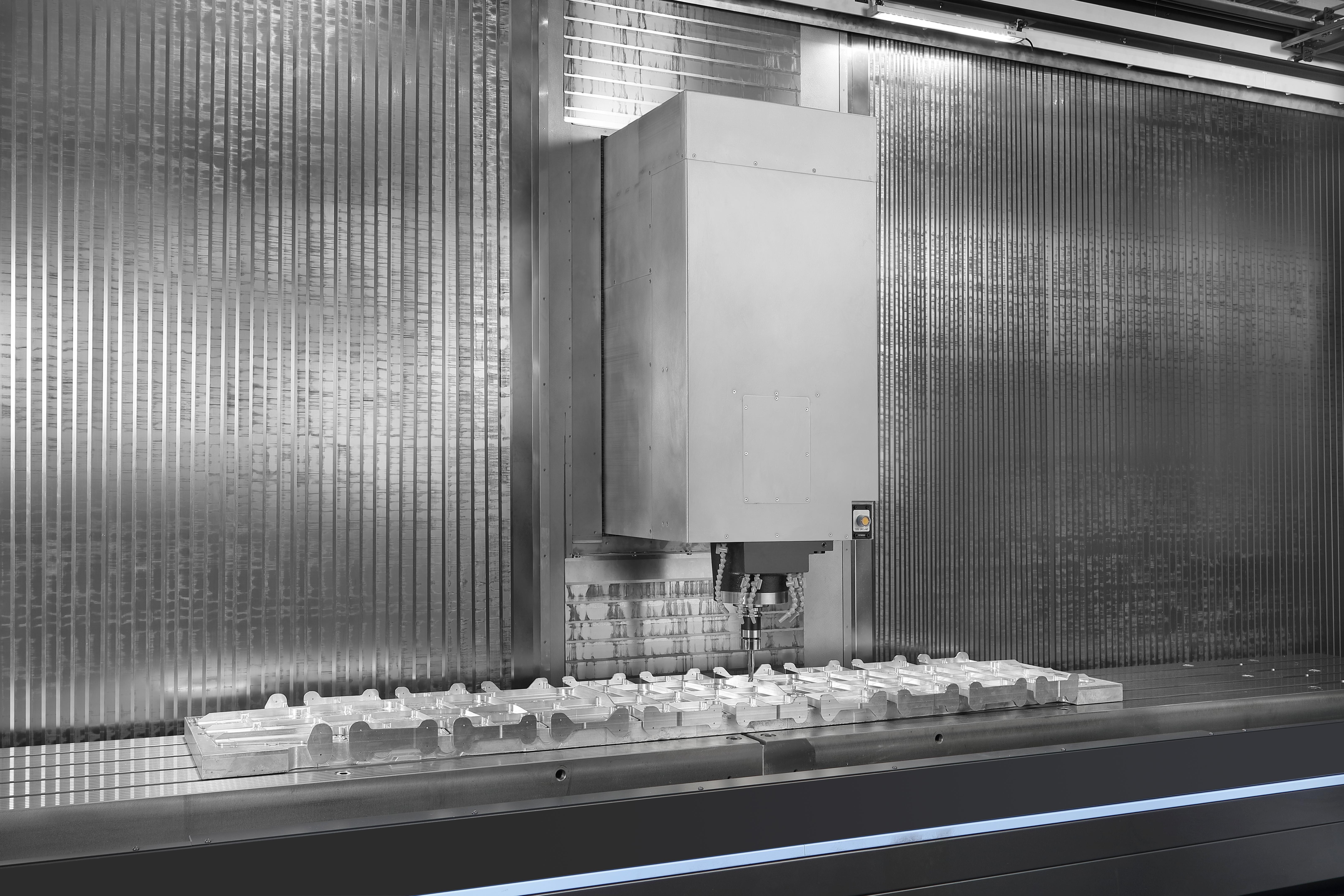

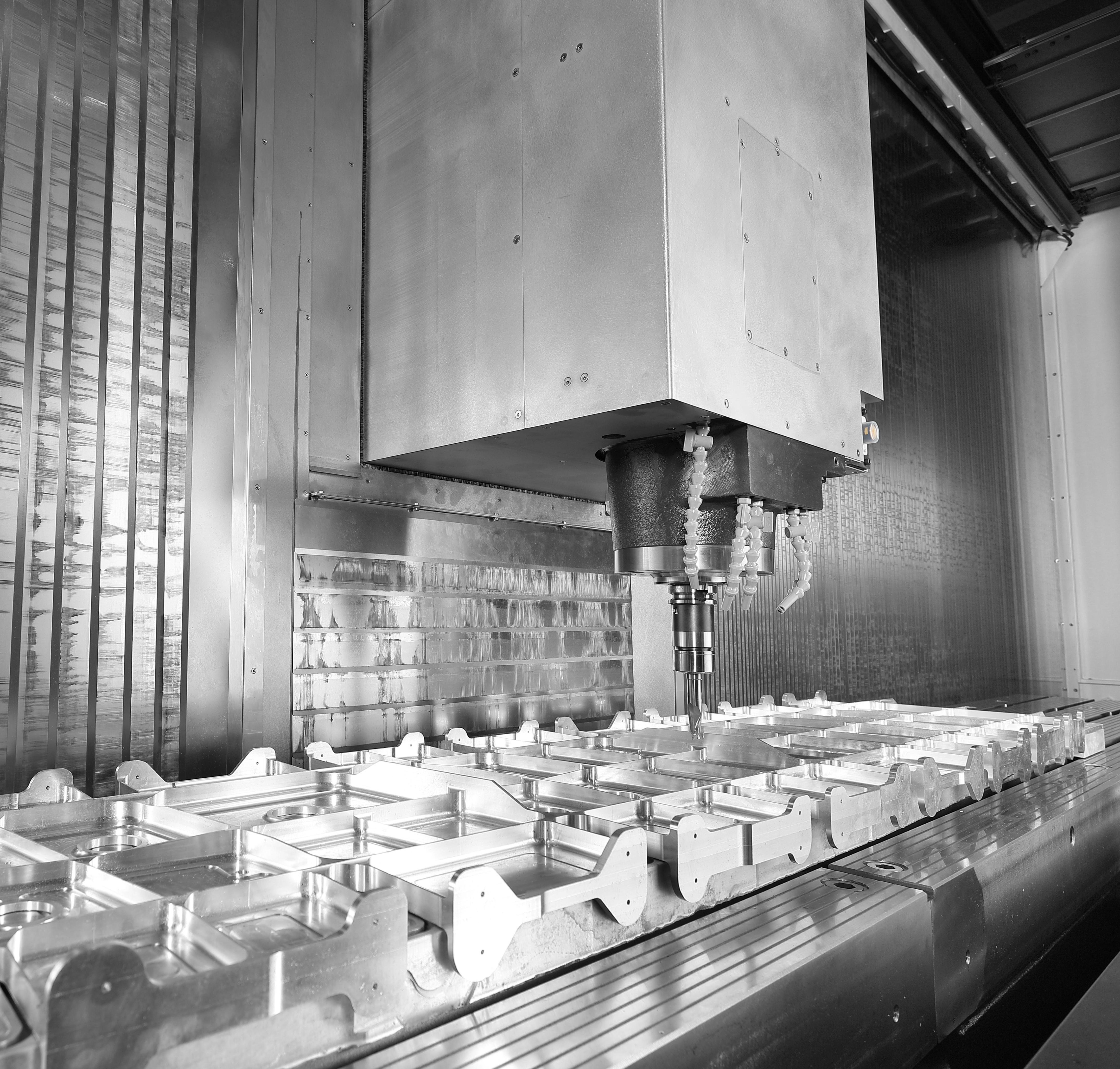

VCF 5500 och VCF 850II-serien är mångsidiga flerfunktions rörliga pelar-vertikala bearbetningscentra designade för att hantera ett brett utbud av applikationer. VCF 5500L/UL/SL-modellerna har fasta bord och en valfri mittavdelare för förbättrad produktivitet, vilket gör dem idealiska för bearbetning av långsträckta delar som EV-ramar och batterisystem med roterande bord för längder upp till 2,2 meter.

VCF 850II-serien, en uppgraderad linje, erbjuder kraftiga och hållbara B-axlar som ger förbättrad skärprestanda och bearbetningsflexibilitet. Med en 3-meters X-axel kan dessa maskiner ytterligare förbättra produktiviteten med alternativ som roterande bord och mittavdelare, vilket gör dem lämpliga för olika bearbetningsuppgifter.

Travels

Travels - X Axis Travel distance (mm) 5000
Travels - Y Axis Travel distance (mm) 550
Travels - Z Axis Travel distance (mm) 570
Travels - Z Axis Rapid Traverse (m/min) 46

Feed rates

Feed rate - X Axis Rapid Traverse 30
Feed rate - Y Axis Rapid Traverse 36

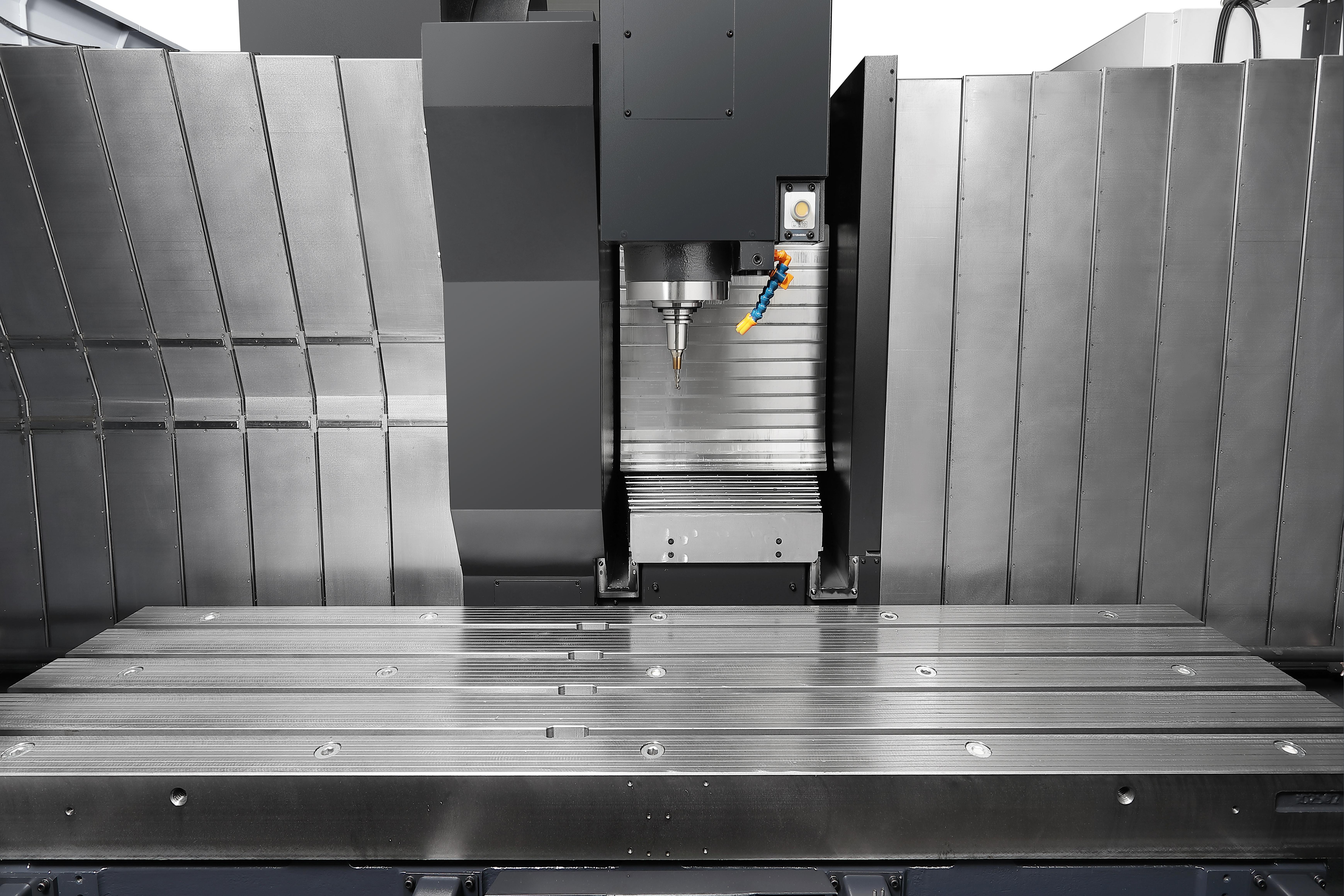

Table

Table Length (mm) 5600
Table Width (mm) 580
Max. Workpiece weight (kg) 6000

Workpiece capacity

Max. Workpiece Diameter (mm) 580
Max. Workpiece Height (mm) 600
Max. Workpiece weight (kg) 6000

Tool storage capacity

Machining center - No. of tool station 35

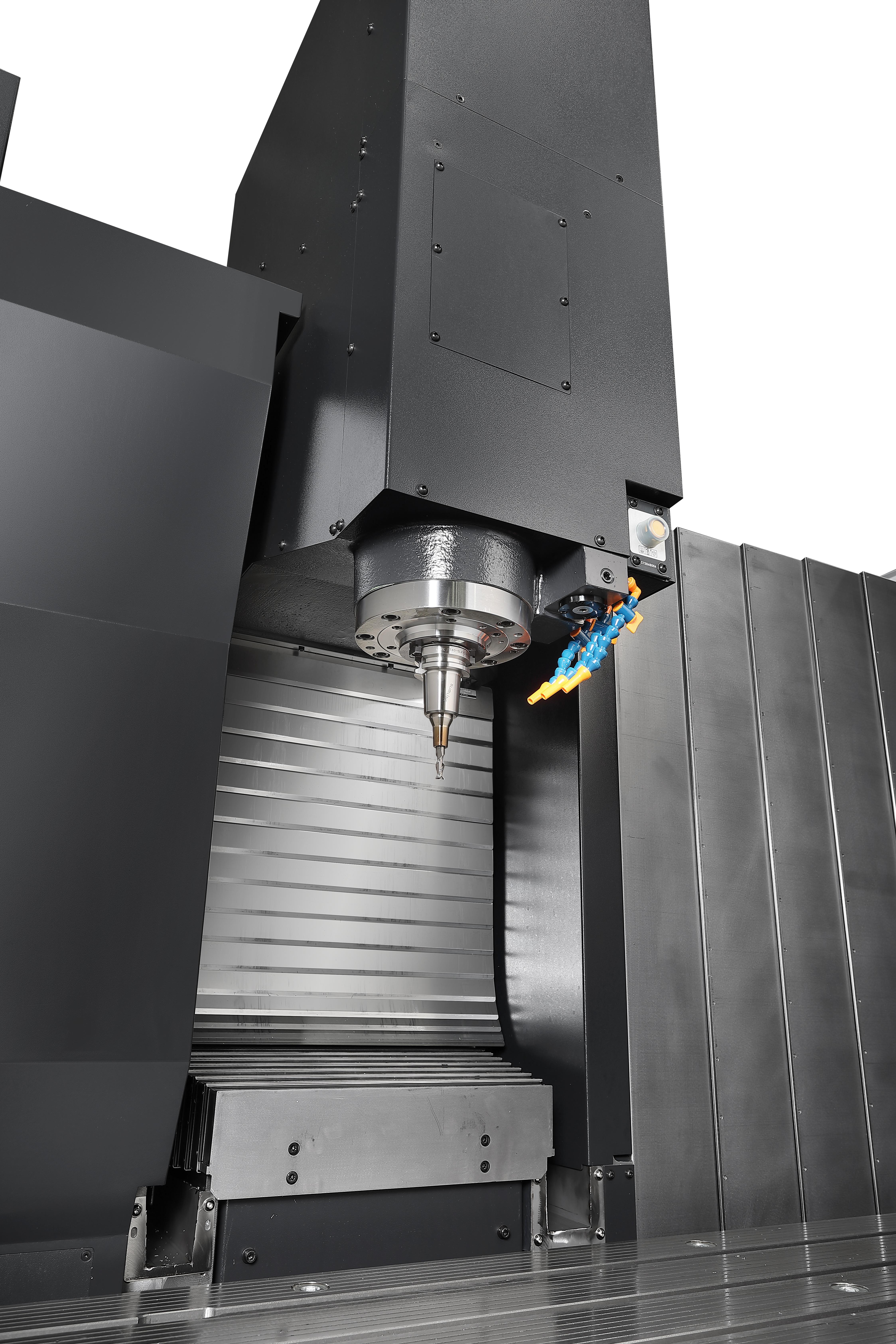

Main spindle

Main Spindle Max. Speed 12000
Main Spindle Max. Power 18.5
Main Spindle Max. Torque 117.8
Tool Taper (ISO)

Turret

Turret - No. of tool station 35

Dimensions

Length (mm) 8410
Height (mm) 3420
Width (mm) 3571
Weight (kg) 23000
  Namn Ladda ner File type
VCF 5500 Series
VCR_VCF 5500 series.pdf 5611 KB
.pdf

Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer.
