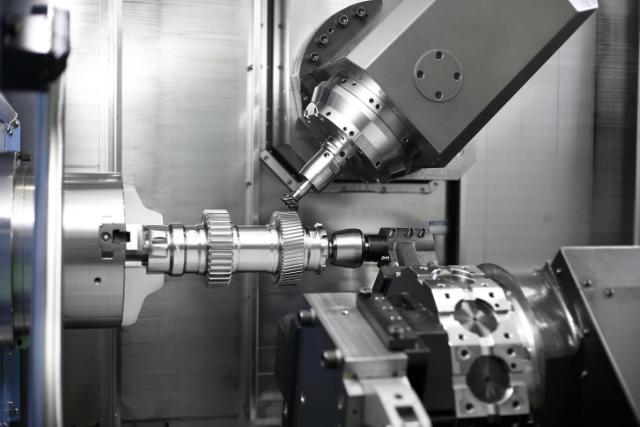

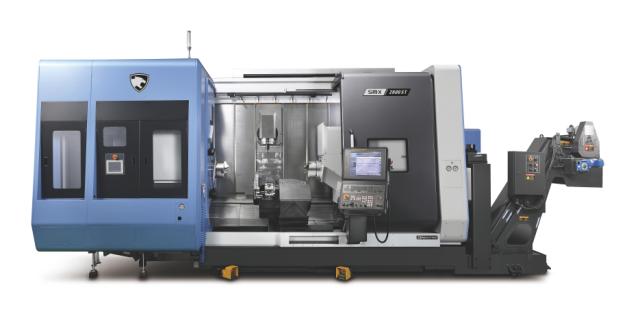

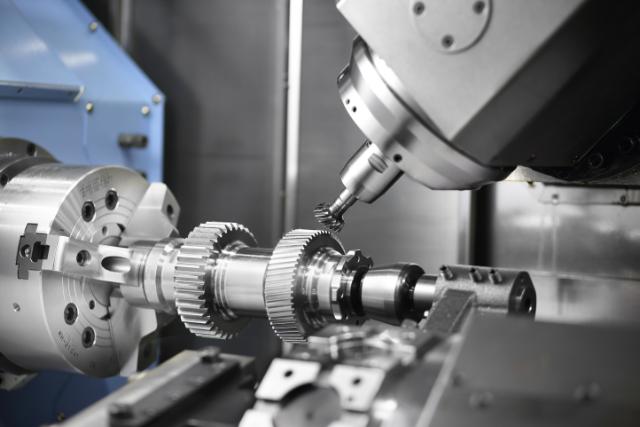

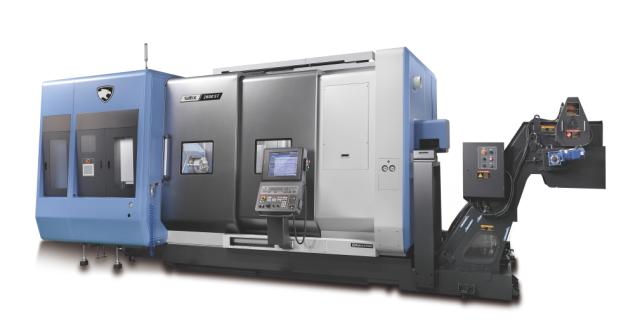

PUMA SMX2600
- Mångsidiga bearbetningsmöjligheter: Med nio axlar och stora chuckstorlekar hanterar PUMA SMX-serien enkelt komplexa bearbetningsuppgifter.
- Hög precision: Funktioner som höga snabbtransporthastigheter, omfattande Y-axelslag och vändglappsfri B-axelns rörelse säkerställer noggrannhet i varje operation.
- Användarvänlig design: Ergonomisk design prioriterar operatörens bekvämlighet och förenklar underhållet för förbättrad produktivitet och användarvänlighet.
Highlights
- Travels - X Axis Travel distance (mm): 630
- Travels - Y Axis Travel distance (mm): 300
- Travels - Z Axis Travel distance (mm): 1585
- Chuck size (mm): 255
- Max. Turning Diameter (mm): 660
- Max. Turning Length (mm): 1540
Beskrivning av serier
|
PUMA SMX-serien är ett multifunktionellt svarv-fräsmaskin med nio axlar som möjliggör praktiskt taget obegränsade bearbetningsmöjligheter. Den har större chuckstorlekar och samma höga prestanda som PUMA MX-serien, vilket säkerställer hög precision och flexibilitet. Nyckelfunktioner inkluderar höga snabbtransporthastigheter, stort Y-axelslag och vändglappsfri rörelse på B-axelns frässpindel. Den ergonomiska designen betonar användarens bekvämlighet och effektivt underhåll, vilket gör den till ett utmärkt val för komplexa högprecisionsuppgifter över olika industrier. |
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 630 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 300 |
| Travels - Z Axis Travel distance (mm) | 1585 |
| Travels - X Axis Rapid Traverse (m/min) | 48 |
| Travels - Y Axis Rapid Traverse (m/min) | 36 |
| Travels - Z Axis Rapid Traverse (m/min) | 48 |
Tool storage capacity
| Machining center - No. of tool station | 40/80/120 |
|---|
Capacity
| Chuck size (mm) | 255 |
|---|---|
| Max. Turning Diameter (mm) | 660 |
| Max. Turning Length (mm) | 1540 |
| Bar Capacity (mm) | 81 |
Main spindle
| Main Spindle Max. Speed | 4000 |
|---|---|
| Main Spindle Max. Power | 30 |
| Main Spindle Max. Torque | 724 |
| Tool Taper (ISO) | Capto C6 |

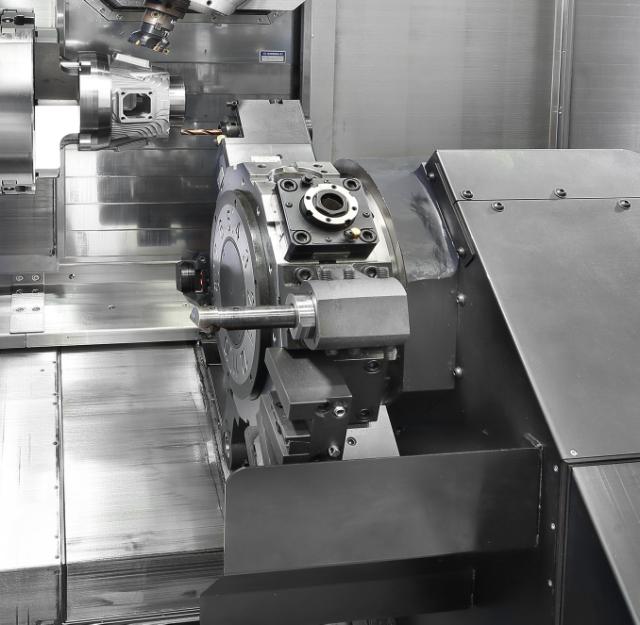

Turret
| Rotary Tool (r/min) | 12000 |
|---|
Dimensions
| Length (mm) | 5700 |
|---|---|
| Height (mm) | 2761 |
| Width (mm) | 3011 |
| Weight (kg) | 15800 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
TOOLING SYSTEM-PUMA-SMX-2100-2600-3100-3100B.pdf | 1868 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
